ARCT - M36

TEDAŞ-MYD’nin ilgili şartnamesine göre BS-35 betondan üretilen Armtek Elektrik Monoblok Beton Köşkler, açık alanlarda modüler ve kompakt hava yalıtımlı hücreler/ gaz yalıtımlı hücreler, dağıtım trafoları, AG panolar, karayolu ve demiryolu ekipmanları, jenaratörler ve diğer orta gerilim şalt cihazları ve dağıtım ürünleri için 12- 36 kV’ya kadar dağıtım sistemlerinde kullanıma uygundur. Tip testleri ICMET – LVT tarafından yapılmıştır. Tüm özel ölçüler ve donanım eklentileri için satis@armtek.com.tr ‘den bilgi alabilirsiniz



DokümanTeknik ÖzelliklerARCTM36-1 / ARCTM36-2 / ARCTM36-3 / ARCTM36-4

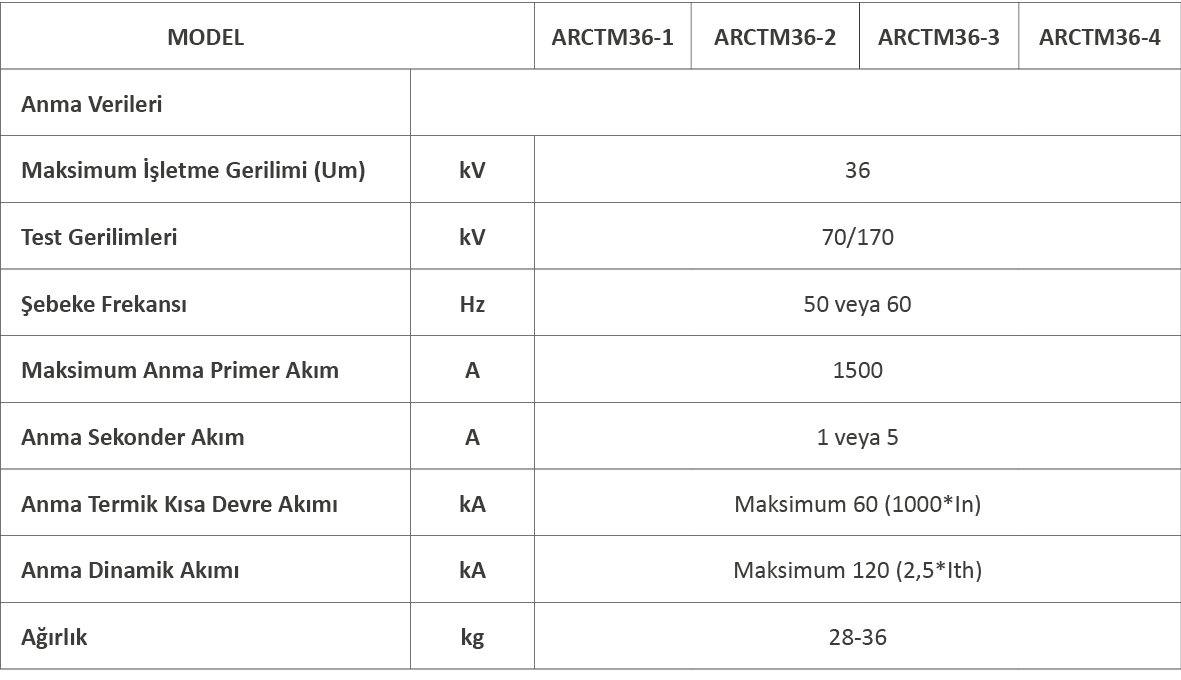

TEKNİK BİLGİ



TİP

ARCTM36-1

ARCTM36-2

ARCTM36-3

ARCTM36-4

Anma Verileri



Maksimum İşletme Gerilimi (Um)

kV

36

Test Gerilimleri

kV

70 / 170

Şebeke Frekansı

Hz

50 veya 60

Maksimum Anma Primer Akım

A

1500

Anma Sekonder Akım

A

1 Veya 5

Anma Termik Kısa Devre Akımı

kA

Maksimum 60 (1000*In)

Anma Dinamik Akımı

kA

Maksimum 120 (2,5*Ith)

Ağırlık

kg

28-36
