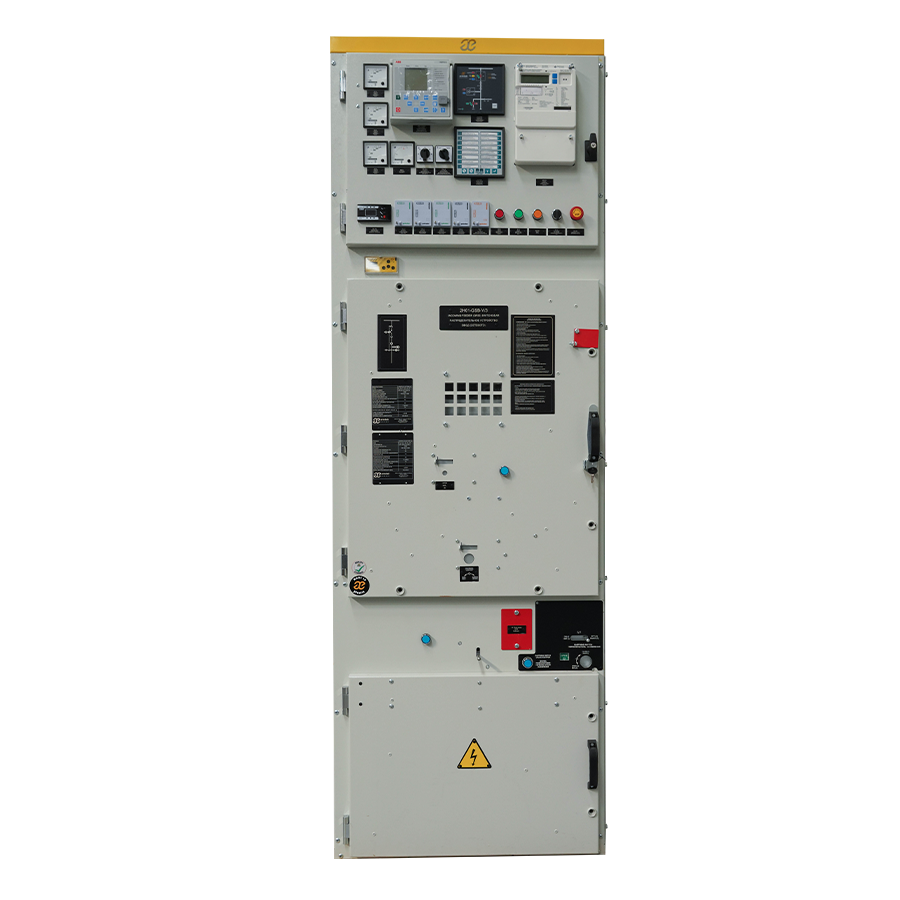

METAL CLAD HÜCRELER

Metal Clad Hücreler, istenildiği takdirde farklı marka komponentlerle de üretilebilmektedir.

Metal Clad Hücre tipleri 5 ana bölümden oluşmaktadır. Bu bölümler, metal perdelerle bölünmüş olup devamlılık sağlanacaklar geçişlerde, hareketli perde ve izolasyonlu geçiş ekipmanları kullanılmıştır.

A- Alçak Gerilim Bölümü

Bu bölüm kontrol için gerekli tüm ikincil devreleri içermektedir.

(Ölçü, Koruma, İzleme, İletişim ve diğer ilişkili sistemler.)

B- Kesici Bölümü

Kesici bölümünde şu ekipmanlar kullanılmaktadır:

  • Vakumlu Kesici
  • Sigortalı Gerilim Trafosu
  • Ayırıcı Arabası

C- Bara Bölümü

Bara Bölümü’nde anma akımına uygun olarak seçilen elektrolitik bakırlar, izolatörler ve geçit kovanları bulunmaktadır. Bu bölüme erişim özel talimatlar ve güvenlik tedbiri gerektirmektedir.

D- Gerilim Trafosu Bölümü

Bu bölümde arabalı sigorta + gerilim trafosu bileşiği bulunmaktadır. Mekanik kilitler ve perde mekanizması ile güvenlik sağlanmaktadır.

E- Kablo Bölmesi

Bu bölümde aşağıdaki ekipmanlar kullanılmaktadır:

  • Akım Trafosu
  • Gerilim Transformatörü
  • Parafudr
  • Topraklama Anahtarı
  • Kapasitif Gerilim Bölücü
  • Kablo Rakoru ve Bağlantı Parçaları

İLGİLİ STANDARTLAR

IEC 62271-1 Yüksek Gerilim Anahtarlama Düzeni ve Kontrol Düzeni – Ortak Özellikler
IEC 62271-200 Yüksek Gerilim Anahtarlama ve Kontrol Düzeni (52kV’a kadar AC)
IEC 62271-100 Alternatif Akım Devre Kesicileri
IEC 62271-102 Alternatif Akım Ayırıcıları ve Topraklama Anahtarları
IEC 62271-105 Alternatif Akımlı Anahtar Sigorta Bileşenleri
IEC 61869-2 Akım Transformatörleri
IEC 61869-3 Gerilim Transformatörleri
IEC 60273 Mesnet İzolatörleri
IEC 60051 Elektriksel Dimensions Aletleri
IEC 60255 Sekonder Koruma Röleleri
IEC 61243-1 Gerilim Belirleme Sistemleri

Metal Clad Hücre tipleri 5 ana bölümden oluşmaktadır. Bu bölümler, metal perdelerle bölünmüş olup devamlılık sağlanacaklar geçişlerde, hareketli perde ve izolasyonlu geçiş ekipmanları kullanılmıştır.

A- Alçak Gerilim Bölümü

Bu bölüm kontrol için gerekli tüm ikincil devreleri içermektedir.

(Ölçü, Koruma, İzleme, İletişim ve diğer ilişkili sistemler.)

B- Kesici Bölümü

Kesici bölümünde şu ekipmanlar kullanılmaktadır:

  • Vakumlu Kesici
  • Sigortalı Gerilim Trafosu
  • Ayırıcı

C- Bara Bölümü

Bara Bölümü’nde anma akımına uygun olarak seçilen elektrolitik bakırlar, izolatörler ve geçit kovanları bulunmaktadır. Bu bölüme erişim özel talimatlar ve güvenlik tedbiri gerektirmektedir.

D- Gerilim Trafosu Bölümü

Bu bölümde arabalı sigorta + gerilim trafosu bileşiği bulunmaktadır. Mekanik kilitler ve perde mekanizması ile güvenlik sağlanmaktadır.

E- Kablo Bölmesi

Bu bölümde aşağıdaki ekipmanlar kullanılmaktadır:

  • Akım Trafosu
  • Gerilim Transformatörü
  • Parafudr
  • Topraklama Anahtarı
  • Kapasitif Gerilim Bölücü
  • Kablo Rakoru ve Bağlantı Parçaları

İLGİLİ STANDARTLAR

IEC 62271-1 Yüksek Gerilim Anahtarlama Düzeni ve Kontrol Düzeni – Ortak Özellikler
IEC 62271-200 Yüksek Gerilim Anahtarlama ve Kontrol Düzeni (52kV’a kadar AC)
IEC 62271-100 Alternatif Akım Devre Kesicileri
IEC 62271-102 Alternatif Akım Ayırıcıları ve Topraklama Anahtarları
IEC 62271-105 Alternatif Akımlı Anahtar Sigorta Bileşenleri
IEC 61869-2 Akım Transformatörleri
IEC 61869-3 Gerilim Transformatörleri
IEC 60273 Mesnet İzolatörleri
IEC 60051 Elektriksel Dimensions Aletleri
IEC 60255 Sekonder Koruma Röleleri
IEC 61243-1 Gerilim Belirleme Sistemleri

TEKNİK ÖZELLİKLER

Model

MC12A

MC17A

MC24A

Anma Gerilimi

12kV

17.5kV

24kV

Anma Şebeke Frekanslı Dayanım Gerilimi

28kV

38kV

50kV

Yıldırım Darbe Anma Gerilim Dayanımı (kV[1.2×50µs])

75

95

125

Kısa Süreli Anma Akım Dayanımı (kA/s)

31,5kA / 1-3 sn

31,5kA / 1-3 sn

31,5kA / 1-3 sn

Koruma Derecesi

IP4X

IP4X

IP4X

İç Ark Dayanım Akımı

31,5kA / 1 sn

31,5kA / 1 sn

31,5kA / 1 sn

İç Ark Sınıfı

AFLR

AFLR

AFLR

Standart

IEC 62271-200, TS EN 62271-200

IEC 62271-200, TS EN 62271-200

IEC 62271-200, TS EN 62271-200

Bileşen Seçenekleri

Schneider, ABB, Siemens, Armtek

Schneider, ABB, Siemens, Armtek

Schneider, ABB, Siemens, Armtek

Model

MC36A

MC40A

MC36T (Teiaş Tipi)

Anma Gerilimi

36kV

40,5kV

36kV

Anma Şebeke Frekanslı Dayanım Gerilimi

70kV

80kV

85kV

Yıldırım Darbe Anma Gerilim Dayanımı (kV[1.2×50µs])

170kV

185kV

200kV

Kısa Süreli Anma Akım Dayanımı (kA/s)

31.5kA / 1-3 sn

31.5kA / 1-3 sn

25kA /1-3 sn

Koruma Derecesi

IP4X

IP4X

IP4X

İç Ark Dayanım Akımı

31.5kA / 1 sn

31.5kA / 1 sn

25kA / 1 sn

İç Ark Sınıfı

AFLR

AFLR

AFLR

Standart

IEC 62271-200, TS EN 62271-200

IEC 62271-200, TS EN 62271-200

IEC 62271-200, TS EN 62271-200

Bileşen Seçenekleri

Schneider, ABB, Siemens, Armtek

Schneider, ABB, Siemens, Armtek

Armtek

ARMC SERİSİ HÜCRE TİPLERİ

ARMC Serisi Metal Clad Hücre tipleri 5 ana bölümden oluşmaktadır. Bu bölümler metal perdelerle bölünmüş olup, devamlılık sağlanacak geçişlerde hareketli perde ve izolasyonlu geçiş ekipmanları kullanılmıştır. Gerilim seviyesine göre tasarımlar farklılık göstermektedir. Belirtilen görseller temsilidir.

1- Bara Kublaj Hücresi – Bus Coupling Switchgear

2- Bara Yükseltme Hücresi – Bus Riser Switchgear

3- Gerilim Ölçü Hücresi – Voltage Measurement Switchgear

4- Giriş Hücresi-Incoming Switchgear

5- Çıkış Hücresi – Outgoing Switchgear

Metal Clad Hücre Bölümleri

Metal Clad hücre tipleri 5 ana bölümden oluşmaktadır. Bu bölümler metal perdelerle bölünmüş olup, devamlılık sağlanacak geçişlerde hareketli perde ve izolasyonlu geçiş ekipmanları kullanılmıştır.

A – Alçak Gerilim Bölümü
Bu bölüm kontrol için tüm ikincil devreleri içerir (ölçüm, koruma, izleme, iletişim ve diğer ilişkili sistemler).

B – Kesici Bölümü
Kesici bölümünde aşağıdaki ekipmanlar kullanılır:
– Vakum Kesici
– SF6 Kesici
– Vakum Kontaktör
– Sigortalı Gerilim Trafosu
– Mekanizmalar ve Kilitler
– Hareketli Perde

C – Bara Bölümü
Bara bölümünde anma akımına uygun olarak seçilen elektrolitik bakırlar, izolatörler ve geçit kovanları bulunmaktadır. Bu bölüme erişim özel talimatlar ve güvenlik tedbiri gerektirir.

D – Gerilim Trafosu Bölümü
Bu bölümde arabalı sigorta + gerilim trafosu bileşiği bulunmaktadır. Mekanik kilitler ve perde mekanizması ile güvenlik sağlanır.

E – Kablo Bölmesi
Bu bölümde aşağıdaki ekipmanlar kullanılır:
– Akım trafosu
– Gerilim transformatörü
– Parafudr
– Topraklama anahtarı
– Kapasitif gerilim bölücü
– Kablo rakoru ve bağlantı parçaları
Bu bölüme erişim özel talimatlar ve güvenlik tedbiri gerektirir.

Metal Clad Hücre Güvenlik Hususları

Metal Clad Hücreleri hava yalıtımlı sistemlerde en iyi korumayı sağlayan anahtarlama sistemidir. Dahili ark oluşması durumunda çevresel aygıtlarda patlama veya hasar oluşmasını önlemek için tasarlanmıştır.

Metal Clad Hücrelerinin her bir bölümü metal bölmelerle ayrılarak yüksek derecede güvenlik önlemi sağlanmıştır. Kısa devre, kısa süreli akım ve iç ark testleri akredite belgeli laboratuvarlarda IEC 62271-200 standartlına uygun olarak test edilmiştir. Dış ortamdan korunmak için IP3X koruma sınıfındadır.

Metal Clad Hücre Çeşitli Önlemler

Mekanik kilitlemeler ile hatalı kullanım ve uygulamalara karşı güvenlik tedbirleri sağlanır. Kesinin test konumunda ve topraklanmış değilken kapının açılmaması ya da kapı açıkken kesicinin servis konumuna gitmemesi sağlanır. Kesici servis konumunda iken hattın topraklanması engellenmektedir.

Kesicinin servis ve test konumunda kilitlenmesi mümkündür. Menteşe ve kilit sistemi sağlam bir yapıda olup hatalı operasyonlar için güvenlik duvarıdır. Kesici kapısı üzerinde bulunan IP gözetleme penceresi kesicinin durumunu görmeyi sağlar. Kesici bölmesi ile kablo ve bara bölmesindeki hareketli perde kesici test konumunda kapanır. Kesici çıkarıldığında perde kilitlenebilir. Kesici kutuplarının geçişi için izolasyonlu geçişler kullanılır. Topraklama anahtarı izolasyona uygun ve hat güvenliğine uygun şekilde kilitlenebilir. Haberleşme ve sinyal sistemleri ile hattın bir bütün olarak güvenliği sağlanır.

Bakım ve Kontrol

Armtek “ARMC Serisi” daha fazla güvenilirlik, daha fazla güvenlik ve maksimum bakım kolaylığı sunar. Üretim tesisleri ISO-9001 sertifikalı, geniş kapsamlı tasarım ve üretim testleri ile kalite güvence altına alınmıştır.

Alçak gerilim bölmesi, iç kabloları kolayca test etmek ve değiştirmek için yeterli alan sağlar. Bağımsız bara bölmesi, bitişik panellerdeki herhangi bir kazayı etkilemeyecek şekilde yapılandırılmıştır. Bu nedenle diğer bölümlerde bakım ve kontrol yaparken bir risk oluşturmaz.

Tüm ekipmanın kolaylıkla sökülüp takılabilir olmasından dolayı bakım ve kontrol süreleri en aza indirilmiştir.

Metal Clad Hücre Avantajlar

LSC2B Maksimum Hizmet Sürekliliği Bölmeler arasında topraklanmış metal bölmeler, AFLR iç ark test özelliği ile maksimum insan güvenliği Elektriksel ve mekanik kilitlemeler ile operasyonel hatalara karşı emniyetli Çekmeceli tip Vakum / SF6 Kesicilerle hızlı devre kesme özelliği ve kolay bakım Topraklama sistemindeki süreklilik Modüler kompakt tasarım ile daima arttırılabilir kapasite Kısa süreli dayanım testine tabi tutulmuş test 31.5 kA / 3 s. Uzun çalışma ömrü – 10.000 anahtarlama (m2) Tüm güvenlik önlemleri ile tasarlanmış kolay ve güvenli kullanım Satış sonrası servis ve yedek parça kullanılabilirliği

İlgili Standartlar

IEC 62271 Yüksek Gerilim Anahtarlama Düzeni ve Kontrol Düzeni– Ortak Özellikler
IEC 62271-200 Yüksek Gerilim Anahtarlama ve Kontrol Düzeni (52kV’a kadar AC)
IEC 62271-100 Alternatif Akım Devre Kesicileri
IEC 62271-102 Alternatif Akım Ayırıcıları ve Topraklama Anahtarları
IEC 62271-105 Alternatif Akımlı Anahtar Sigorta Bileşenleri
IEC 61869-2 Akım Transformatörleri
IEC 61869-3 Gerilim Transformatörleri
IEC 60273 Mesnet İzolatörleri
IEC 60051 Elektriksel Ölçü Aletleri
IEC 60255 Sekonder Koruma Röleleri
IEC 61243-1 Gerilim Belirleme Sistemleri
