ARCT - B36
TEDAŞ-MYD’nin ilgili şartnamesine göre BS-35 betondan üretilen Armtek Elektrik Monoblok Beton Köşkler, açık alanlarda modüler ve kompakt hava yalıtımlı hücreler/ gaz yalıtımlı hücreler, dağıtım trafoları, AG panolar, karayolu ve demiryolu ekipmanları, jenaratörler ve diğer orta gerilim şalt cihazları ve dağıtım ürünleri için 12- 36 kV’ya kadar dağıtım sistemlerinde kullanıma uygundur. Tip testleri ICMET – LVT tarafından yapılmıştır. Tüm özel ölçüler ve donanım eklentileri için satis@armtek.com.tr ‘den bilgi alabilirsiniz

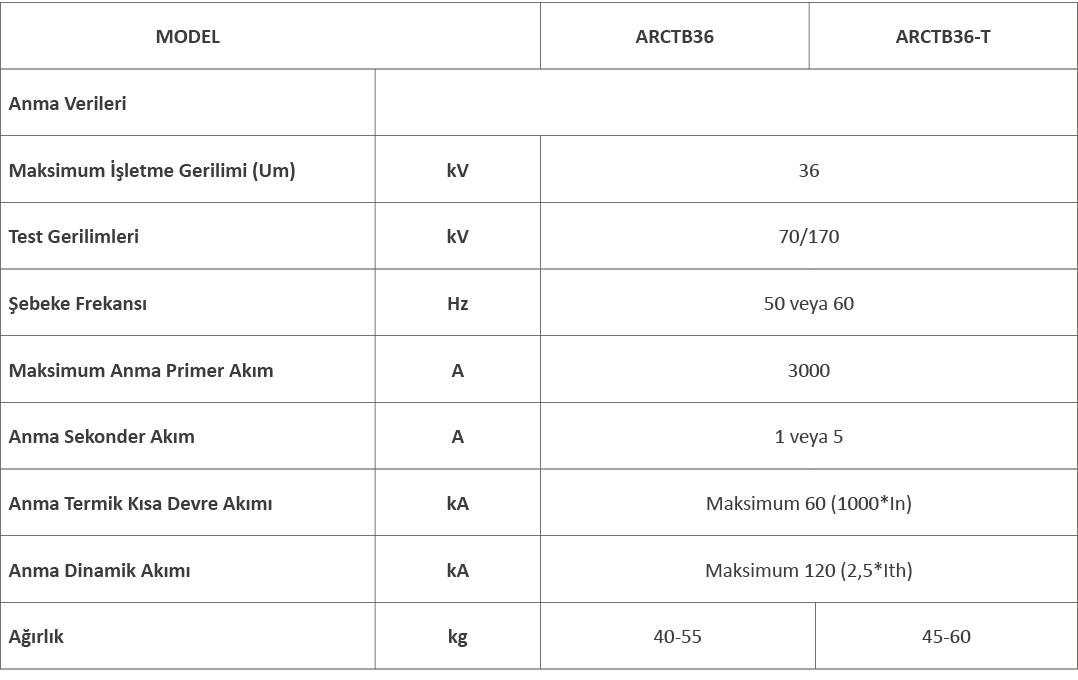

TEKNİK BİLGİ | ||||||
TİP | ARCTB36 | ARCTB36-T | ||||
Anma Verileri | ||||||
Maksimum İşletme Gerilimi (Um) | kV | 36 | ||||
Test Gerilimleri | kV | 70 / 170 | ||||
Şebeke Frekansı | Hz | 50 veya 60 | ||||
Maksimum Anma Primer Akım | A | 3000 | ||||
Anma Sekonder Akım | A | 1 Veya 5 | ||||
Anma Termik Kısa Devre Akımı | kA | Maksimum 60 (1000*In) | ||||
Anma Dinamik Akımı | kA | Maksimum 120 (2,5*Ith) | ||||
Ağırlık | kg | 40-55 | 45-60 |
Boğaziçi Elektrik Dağıtım A.Ş.
Çamlıbel Elektrik Dağıtım A.Ş.
Akdeniz Elektirik Dağıtım A.Ş
Kayseri ve Civarı Elektrik Türk A.Ş
İGA Yeni İstanbul Havaalanı
KMO Kuzey Marmara Otoyolu
Trakya Elektrik Dağıtım A.Ş.
Sakarya Elektrik Dağıtım A.Ş
Yeşilırmak Elektrik Dağıtım A.Ş
Aksa Fırat- Çoruh Elektrik Dağıtım A.Ş
Osmangazi Elektrik Dağıtım A.Ş
Aras Elektrik Dağıtım A.Ş

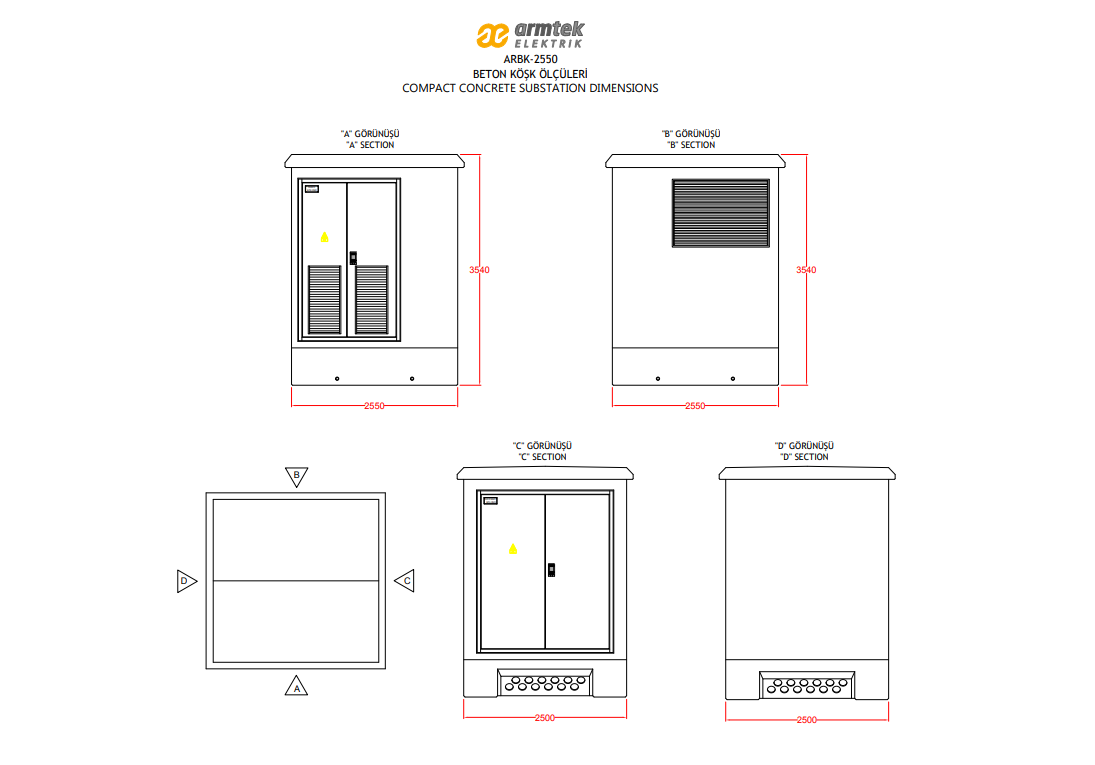

ARCK 2550

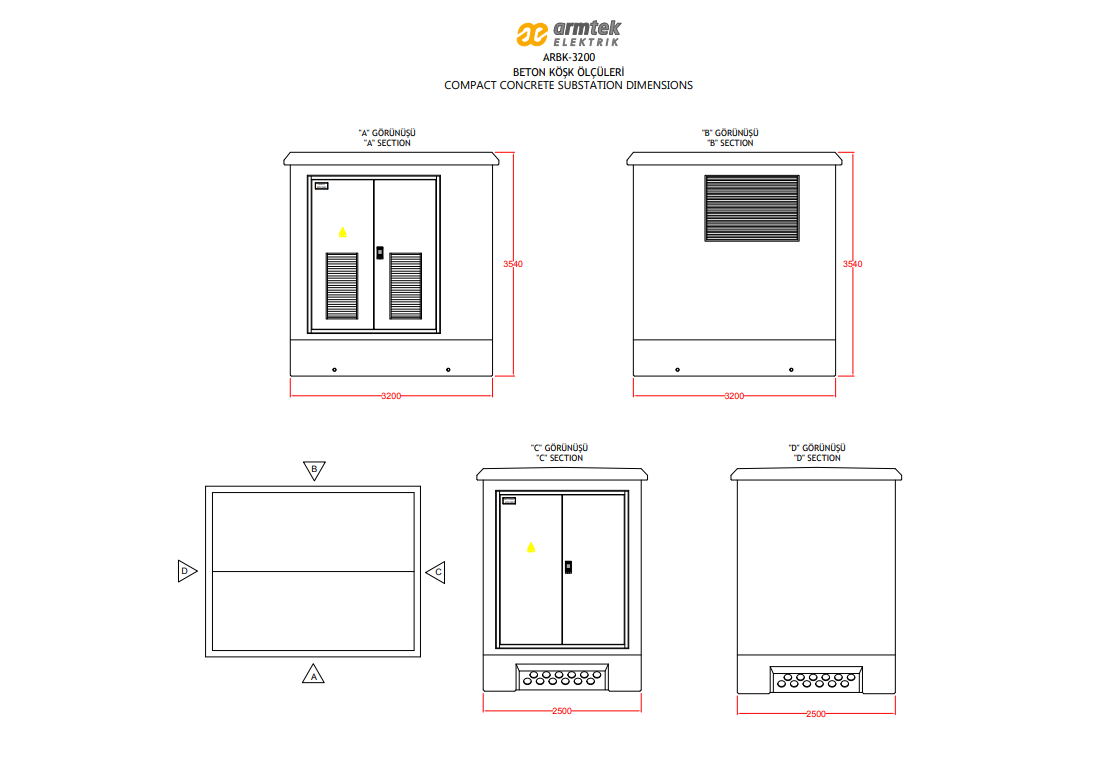

ARCK 3200

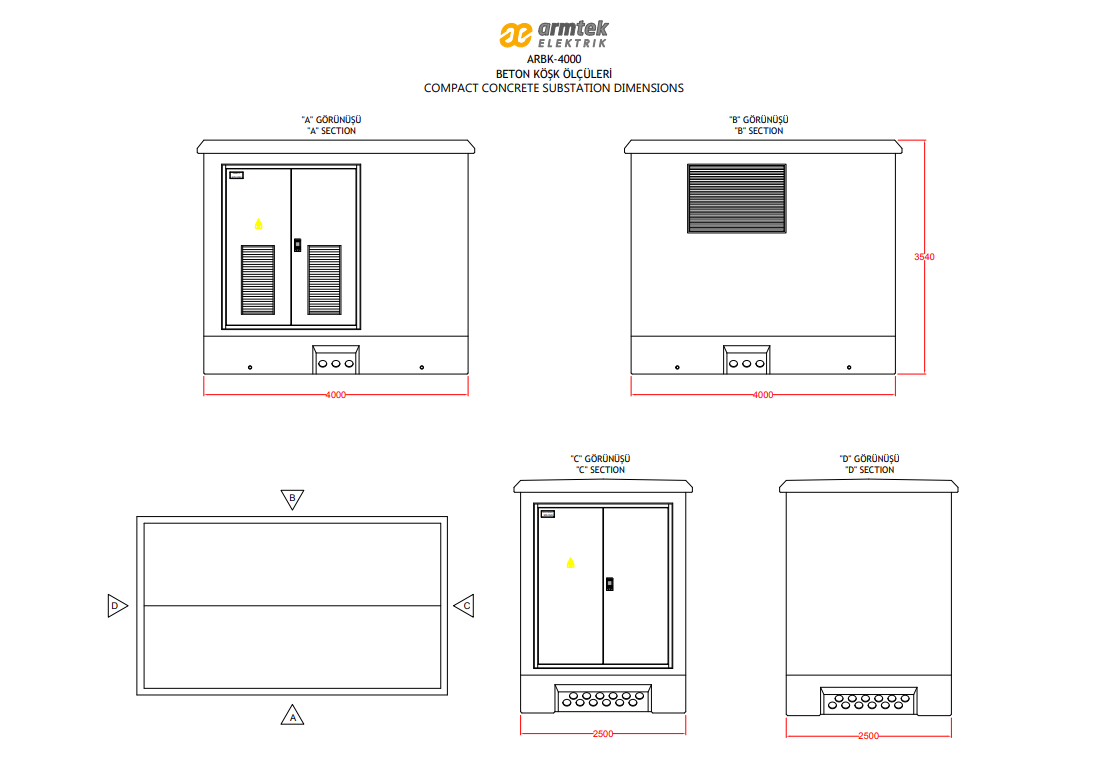

ARCK 4000

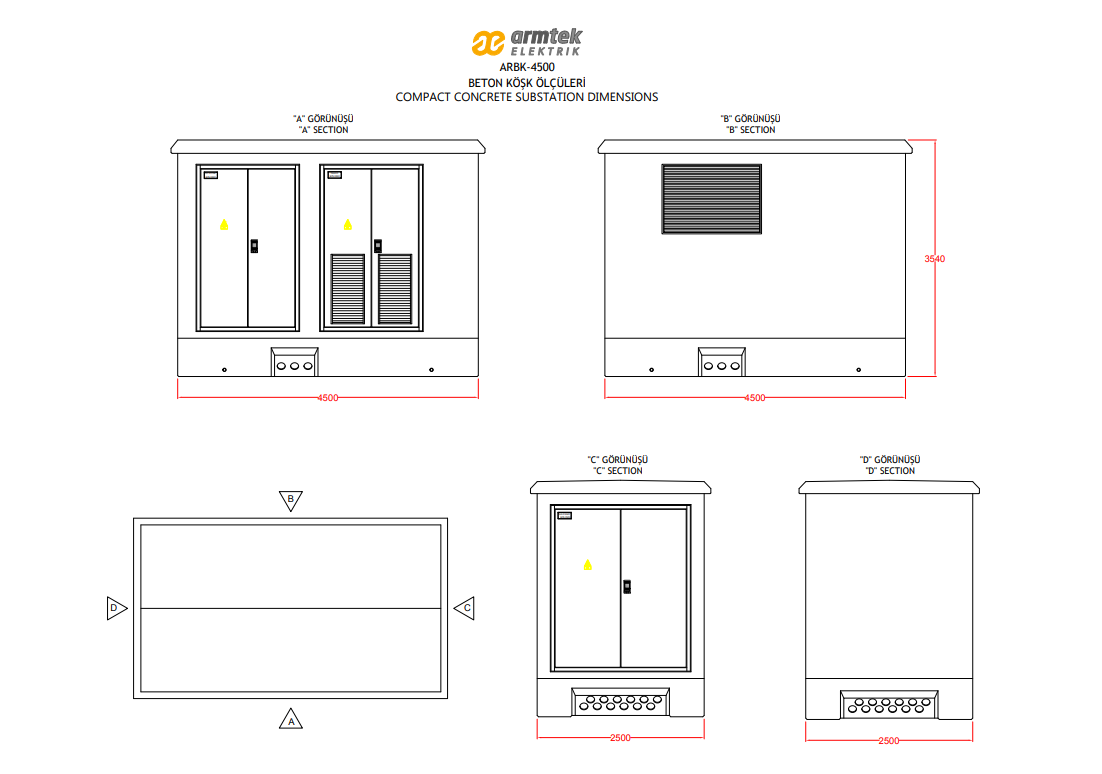

ARCK 4500

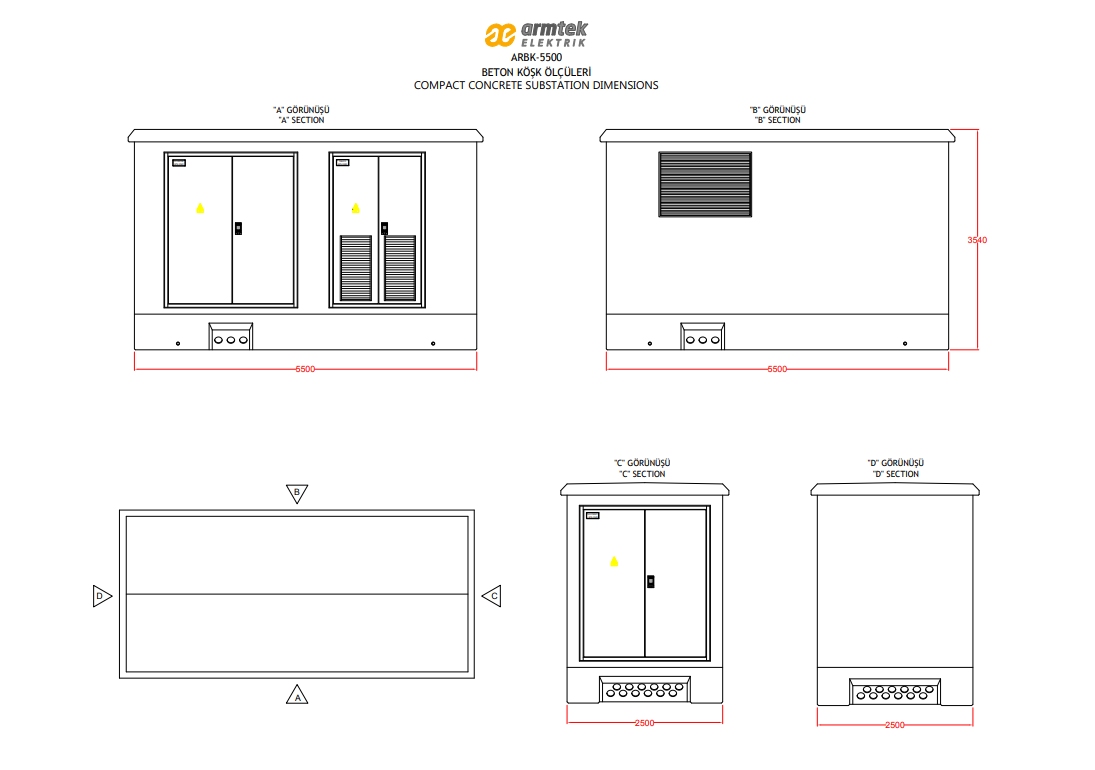

ARCK 5500

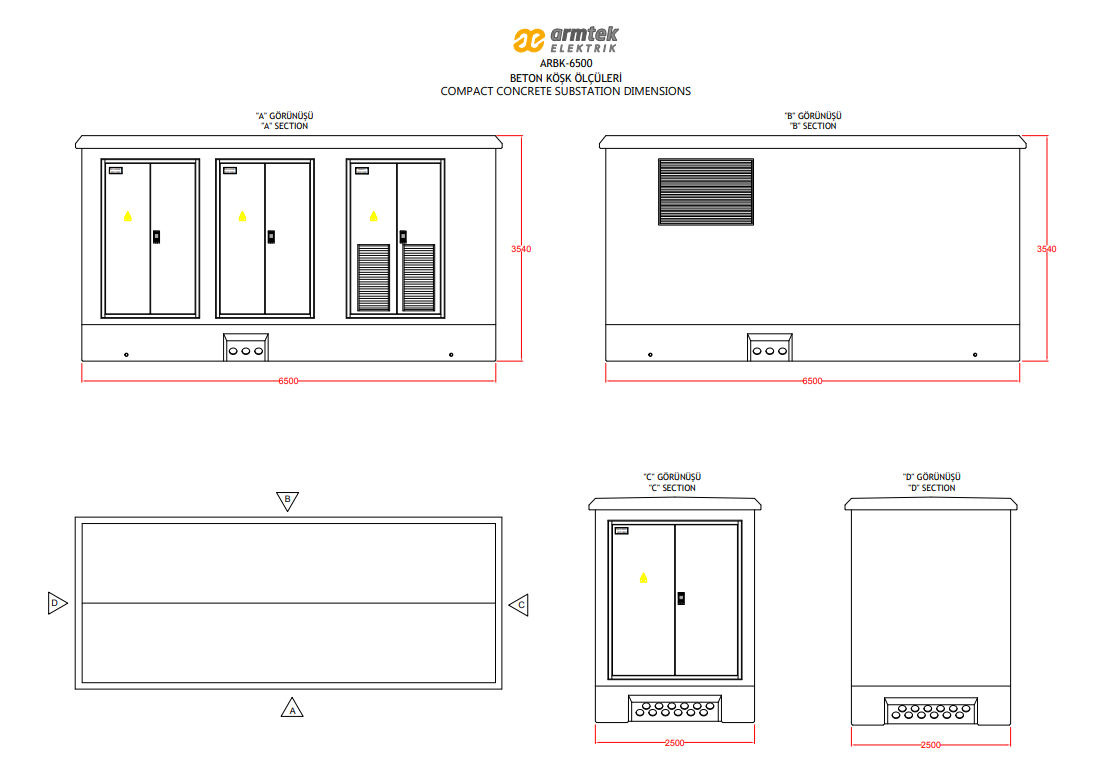

ARCK 6500

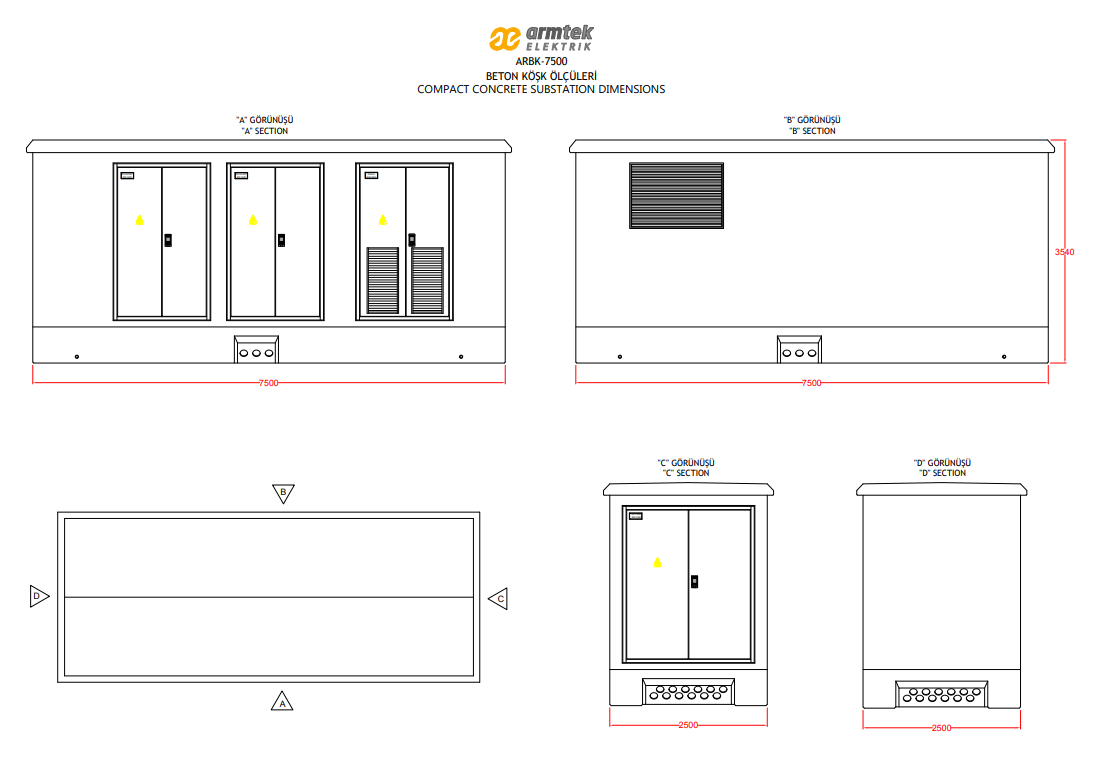

ARCK 7500
Anma Gerilimi | 12-36 kV |
Maksimum Beyan Gücü (KVA) | 1600 kV |
Mahfaza Sınıfı(IEC 62271-202) | 10 kV |
İç Ark Dayanımı(Erişim A ve Erişim B’ye göre) | 16kA/1sn |
Koruma Sınıfı | IP 23 D |
Hücre Tip Testi | Hava Yalıtımlı/Gaz Yalıtımlı |
