ARMC Serisi 17,5 kV Metal Clad Hücre

ARMC Serisi 24 kV Metal Clad hücre tipleri 5 ana bölümden oluşmaktadır. Bu bölümler metal perdelerle bölünmüş olup, devamlılık sağlanacak geçişlerde hareketli perde ve izolasyonlu geçiş ekipmanları kullanılmıştır.Tip testleri ICMET – LVT tarafından yapılmıştır.

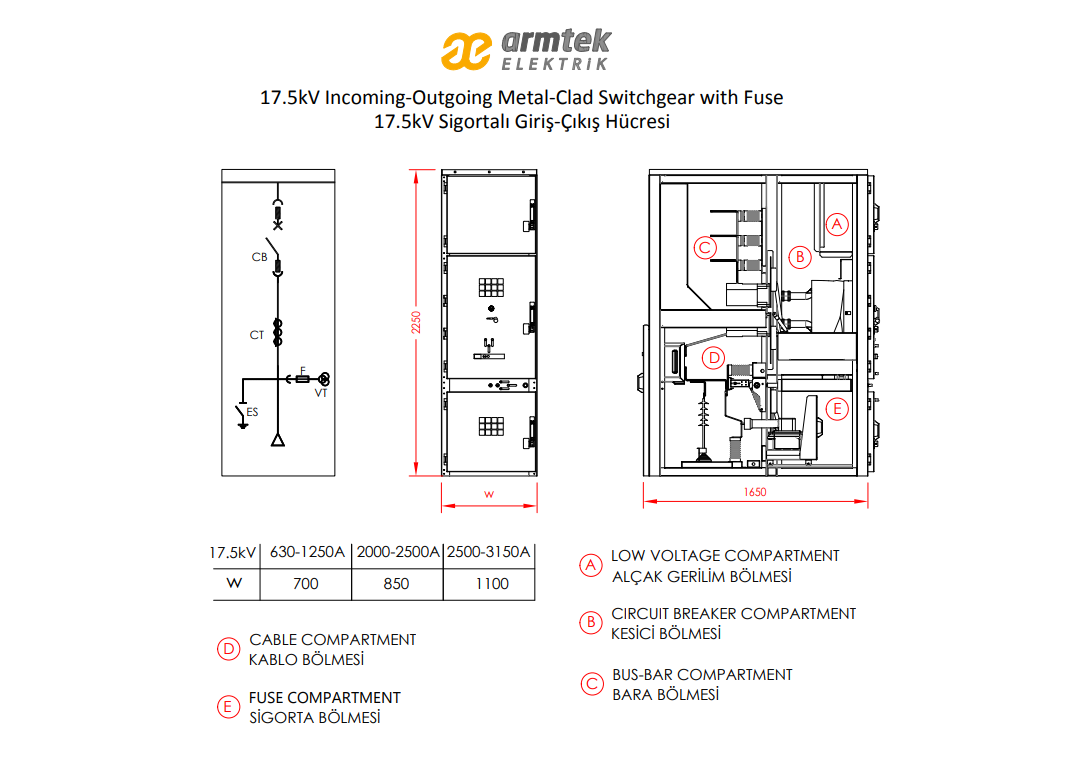

17.5kV Sigortalı Giriş-Çıkış Hücresi

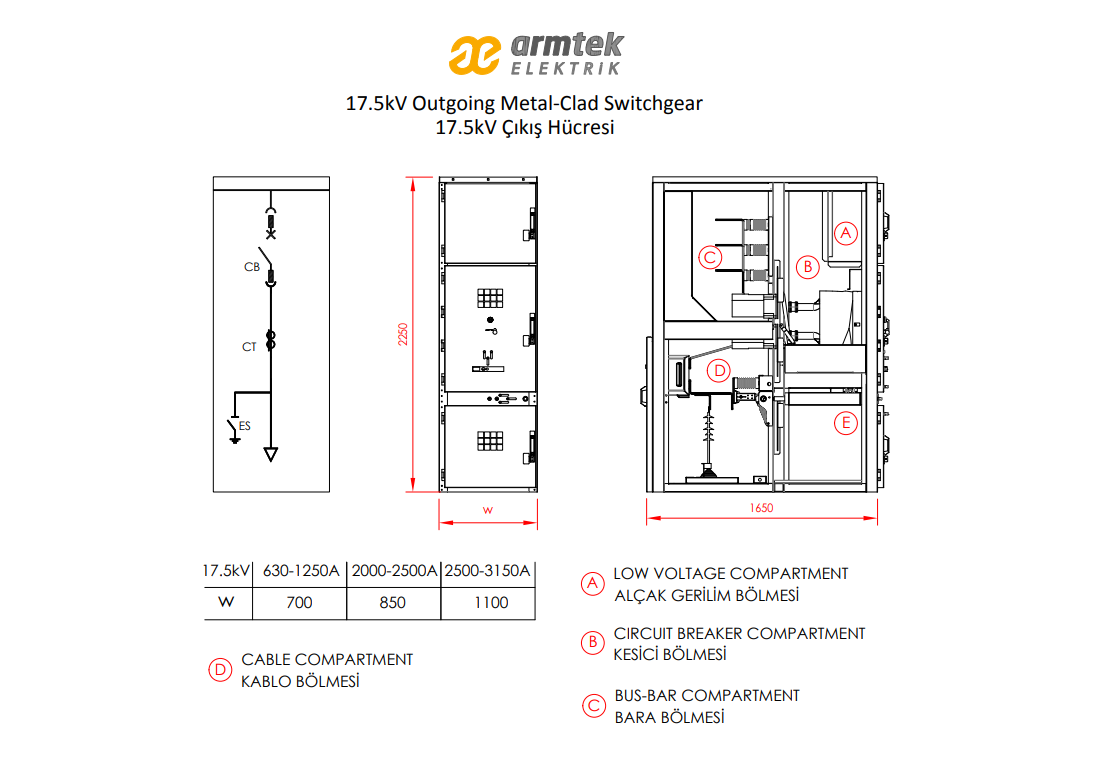

17.5kV Çıkış Hücresi

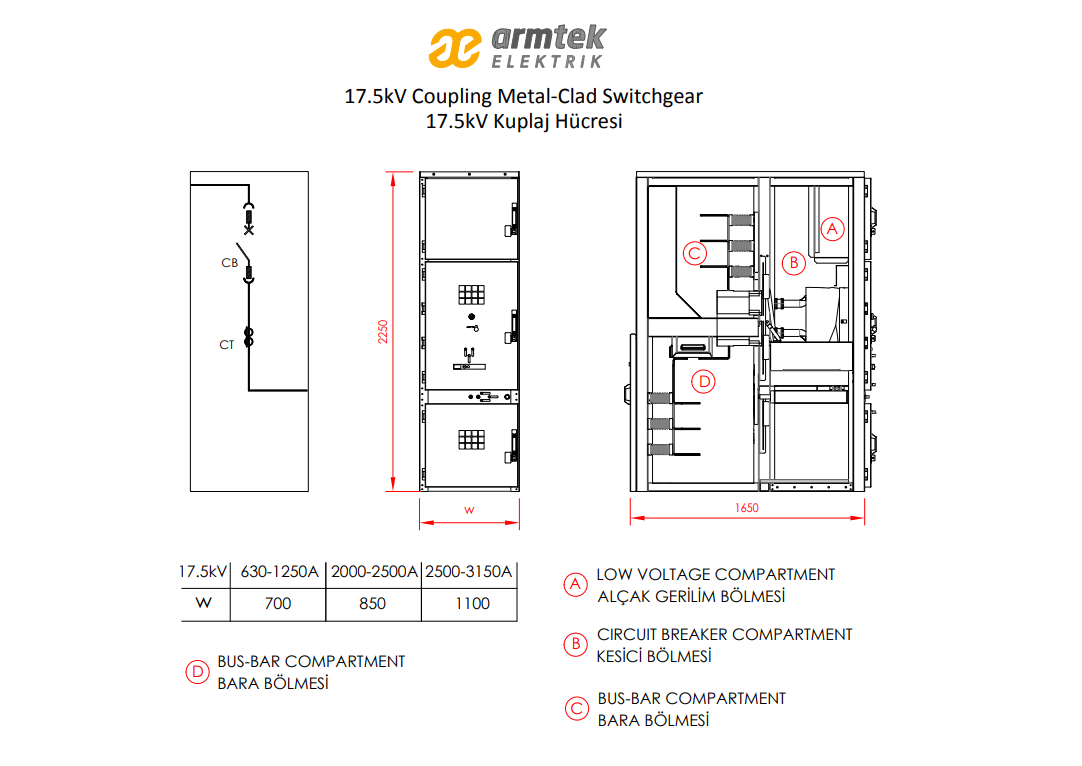

17.5kV Kuplaj Hücresi

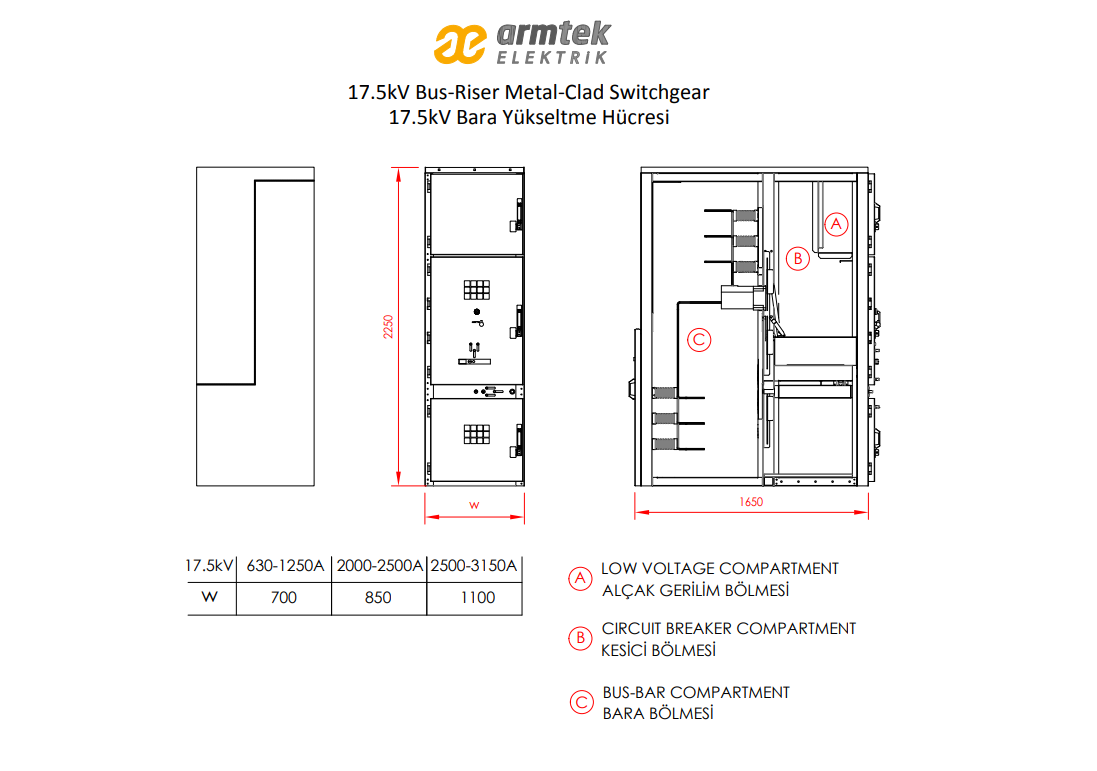

17.5kV Bara Yükseltme Hücresi

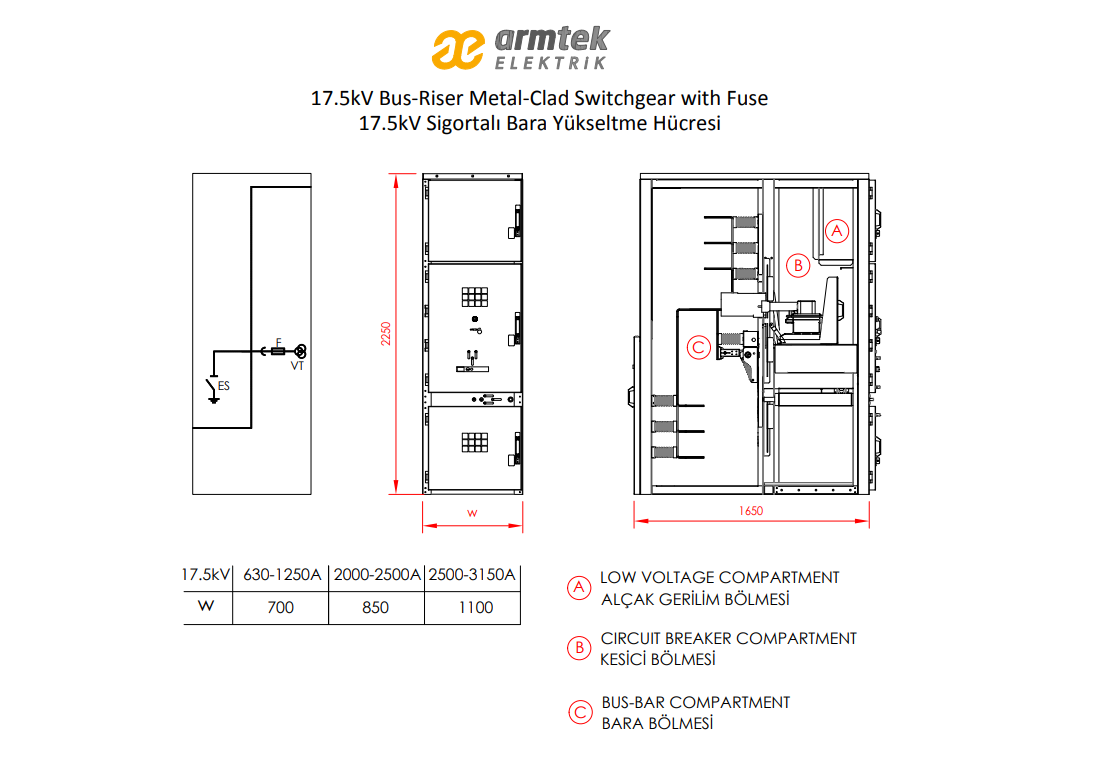

17.5kV Sigortalı Bara Yükseltme Hücresi

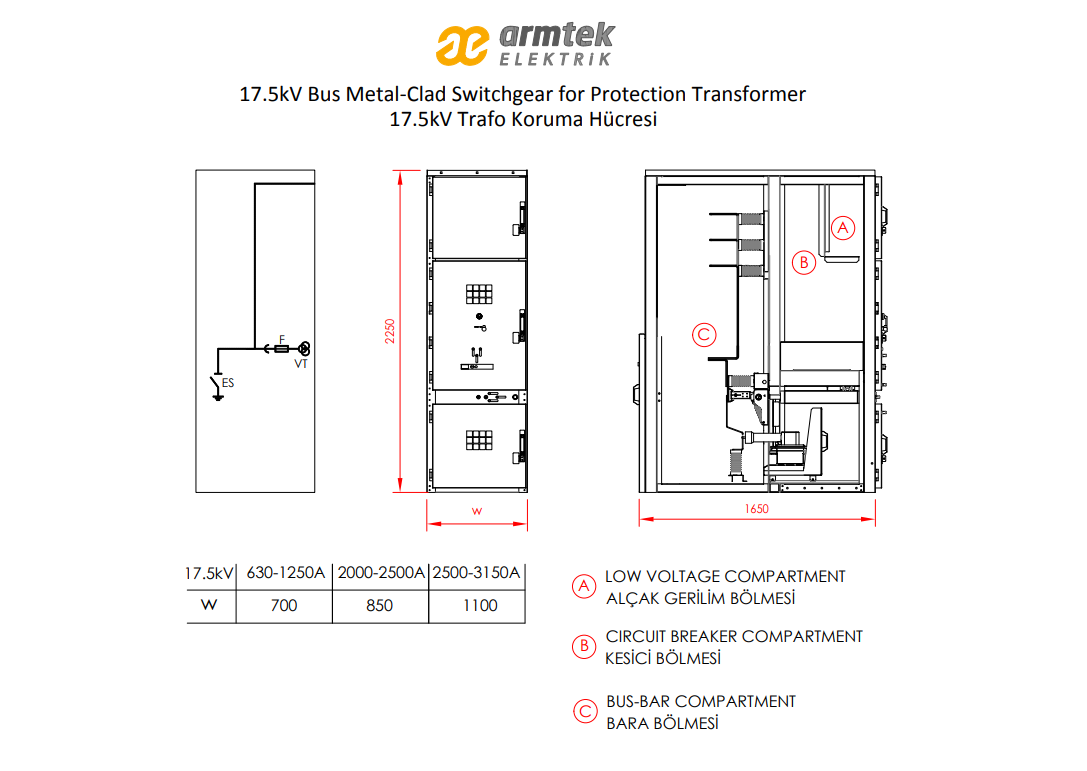

17.5kV Trafo Koruma Hücresi

Nominal Gerilim :	17,5 kV
Şebeke Frekanslı Dayanma Gerilimi :	38 kV
Yıldırım Darbe Dayanma Gerilimi	95 kV
Nominal Akım	630 – 3150 A
Kısa Devre Akımı	25 – 31,5 kA t= 1-3 second
İç Ark Dayanma Akımı	25 – 31,5 kA t= 1-3 second
İç Ark Dayanım Sınıfı(IAC)	IAC-AFLR
Ebatlar(mm) (Genişlik x Yükseklik x Derinlik)	700x2250x1650
Frekans
