ARCT - B24

TEDAŞ-MYD’nin ilgili şartnamesine göre BS-35 betondan üretilen Armtek Elektrik Monoblok Beton Köşkler, açık alanlarda modüler ve kompakt hava yalıtımlı hücreler/ gaz yalıtımlı hücreler, dağıtım trafoları, AG panolar, karayolu ve demiryolu ekipmanları, jenaratörler ve diğer orta gerilim şalt cihazları ve dağıtım ürünleri için 12- 36 kV’ya kadar dağıtım sistemlerinde kullanıma uygundur. Tip testleri ICMET – LVT tarafından yapılmıştır. Tüm özel ölçüler ve donanım eklentileri için satis@armtek.com.tr ‘den bilgi alabilirsiniz

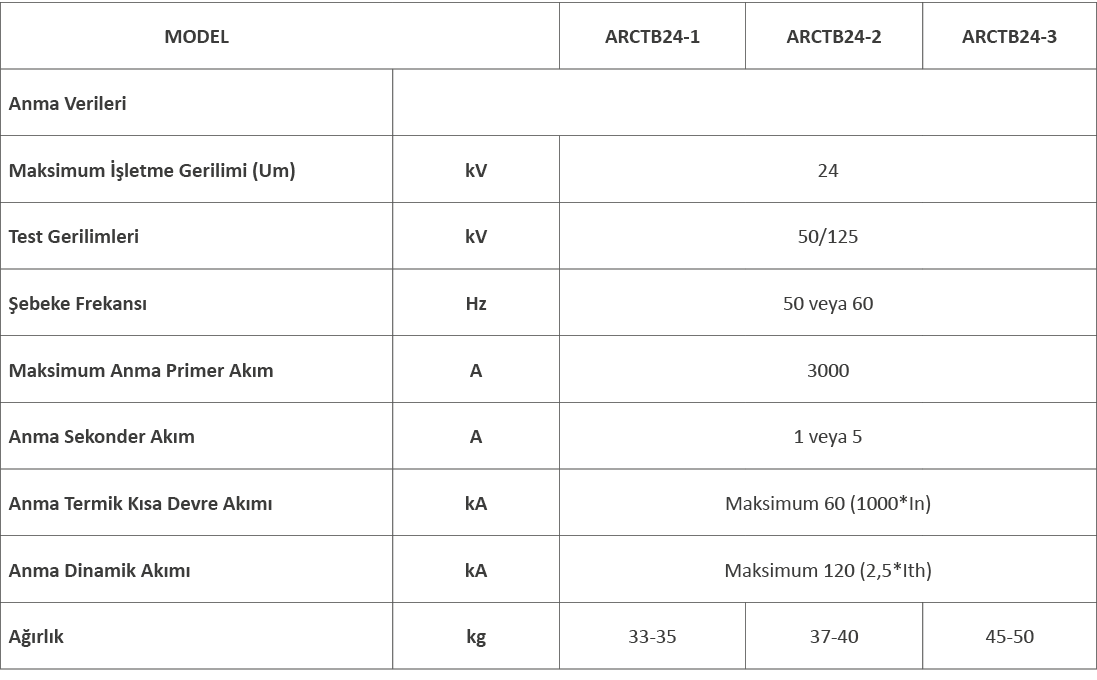

DokümanTeknik ÖzelliklerARCTB24-1 / ARCTB24-2 / ARCTB24-3

TİP

ARCTB24-1

ARCTB24-2

ARCTB24-3

Anma Verileri



Maksimum İşletme Gerilimi (Um)

kV

24

Test Gerilimleri

kV

50 / 125

Şebeke Frekansı

Hz

50 veya 60

Maksimum Anma Primer Akım

A

3000

Anma Sekonder Akım

A

1 Veya 5

Anma Termik Kısa Devre Akımı

kA

Maksimum 60 (1000*In)

Anma Dinamik Akımı

kA

Maksimum 120 (2,5*Ith)

Ağırlık

kg

33-35

37-40

45-50

Referanslar

Boğaziçi Elektrik Dağıtım A.Ş.
Çamlıbel Elektrik Dağıtım A.Ş.
Akdeniz Elektirik Dağıtım A.Ş
Kayseri ve Civarı Elektrik Türk A.Ş
İGA Yeni İstanbul Havaalanı
KMO Kuzey Marmara Otoyolu
Trakya Elektrik Dağıtım A.Ş.
Sakarya Elektrik Dağıtım A.Ş
Yeşilırmak Elektrik Dağıtım A.Ş
Aksa Fırat- Çoruh Elektrik Dağıtım A.Ş
Osmangazi Elektrik Dağıtım A.Ş
Aras Elektrik Dağıtım A.Ş

Ürün Tipleri

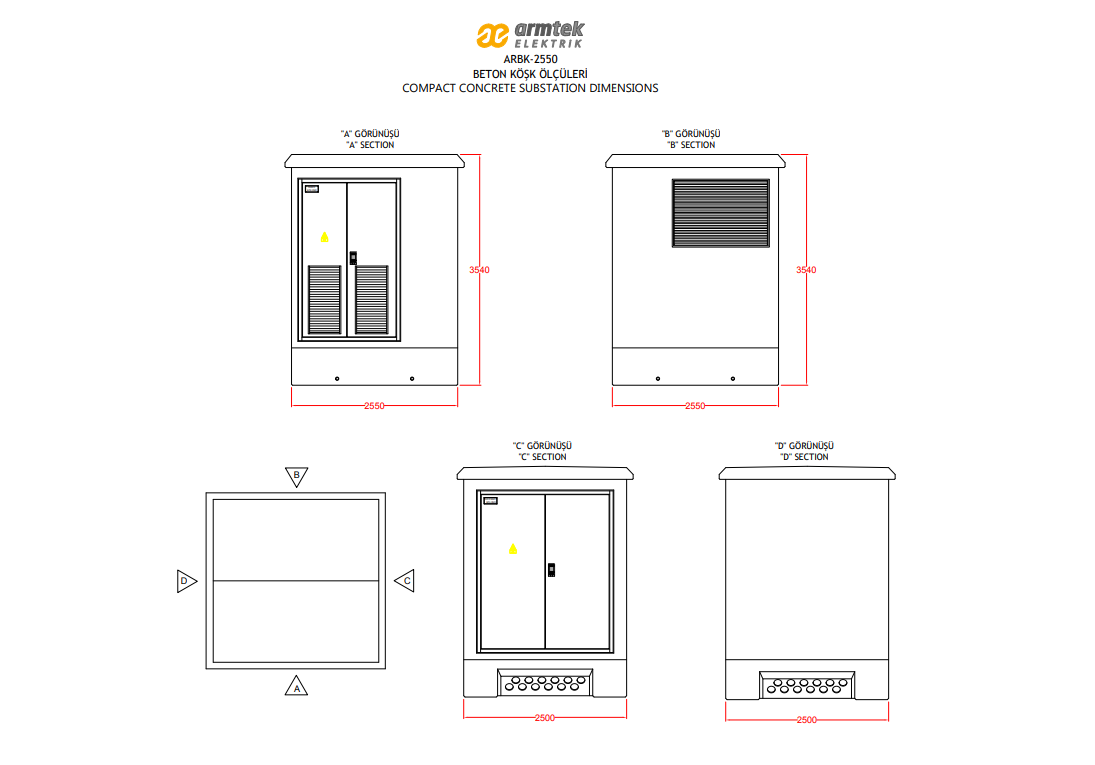

ARCK 2550

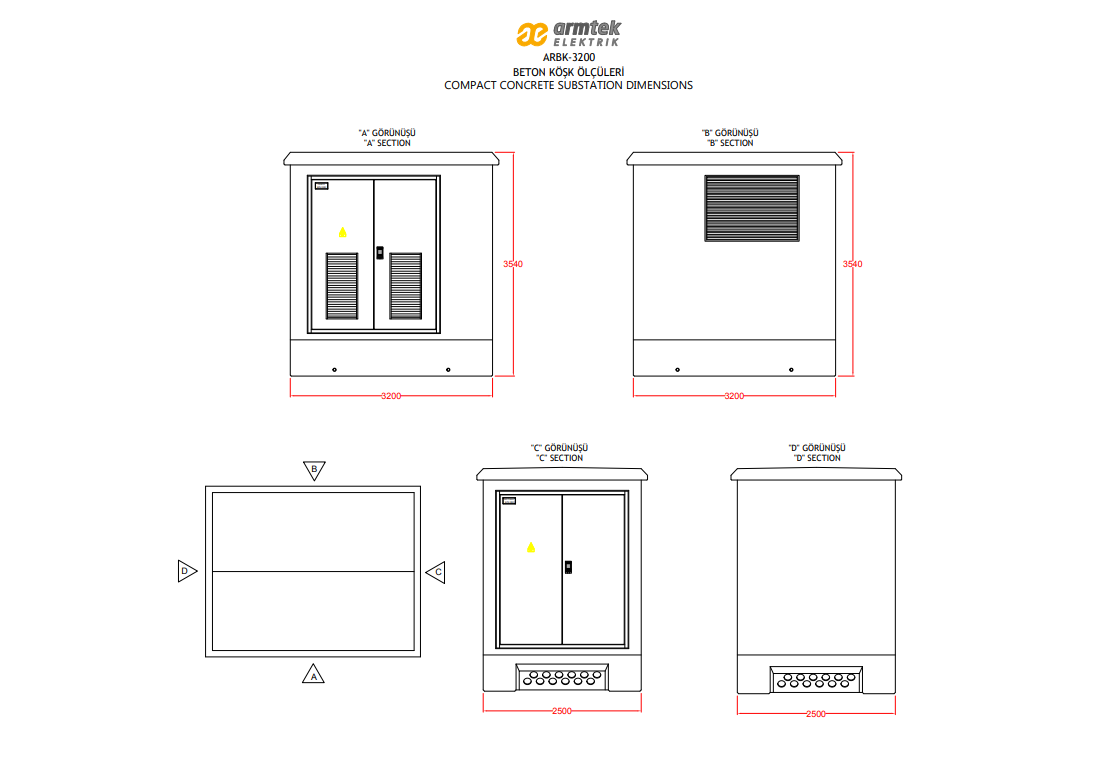

ARCK 3200

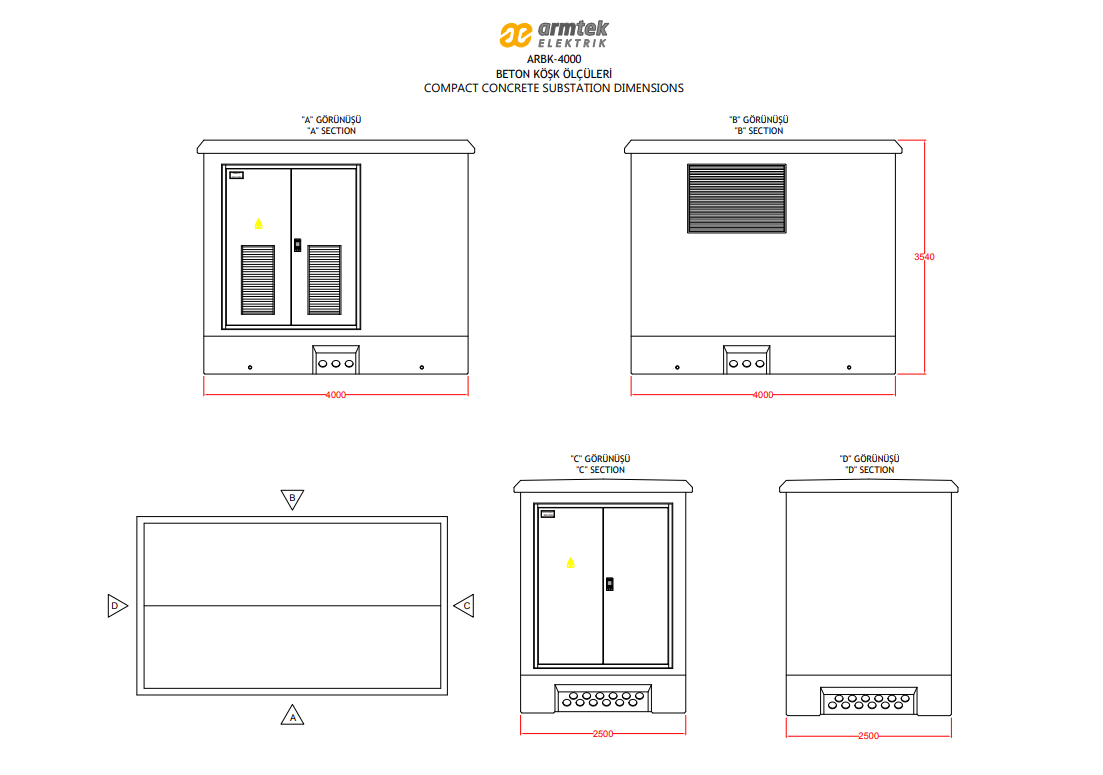

ARCK 4000
ARCK 4500

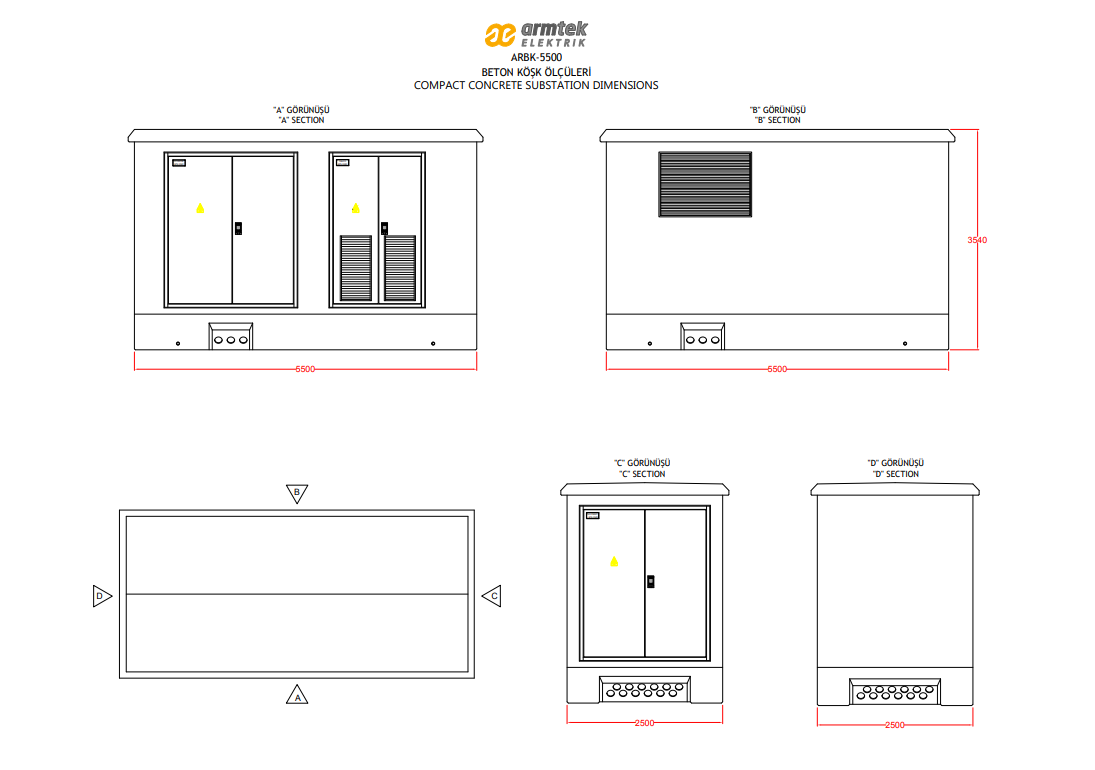

ARCK 5500

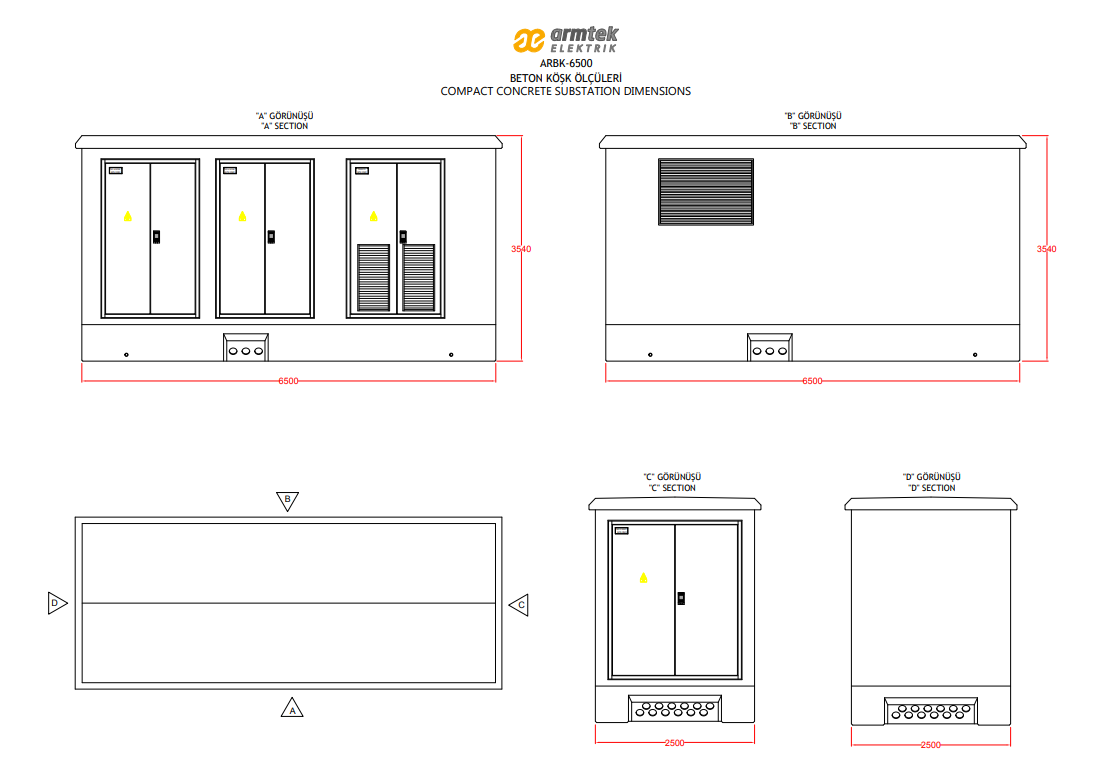

ARCK 6500

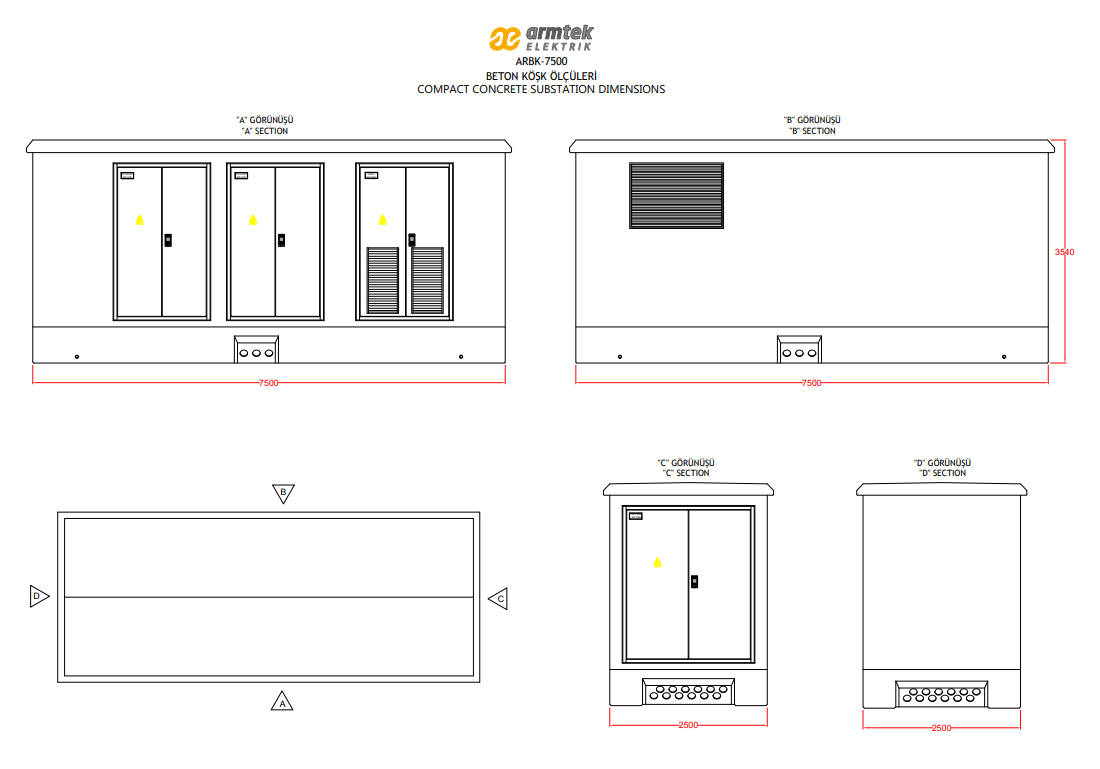

ARCK 7500

Teknik Özellikler
Anma Gerilimi12-36 kV
Maksimum Beyan Gücü (KVA)
1600 kV
Mahfaza Sınıfı(IEC 62271-202)
10 kV
İç Ark Dayanımı(Erişim A ve Erişim B’ye göre)
16kA/1sn
Koruma Sınıfı
IP 23 D
Hücre Tip Testi
Hava Yalıtımlı/Gaz Yalıtımlı
