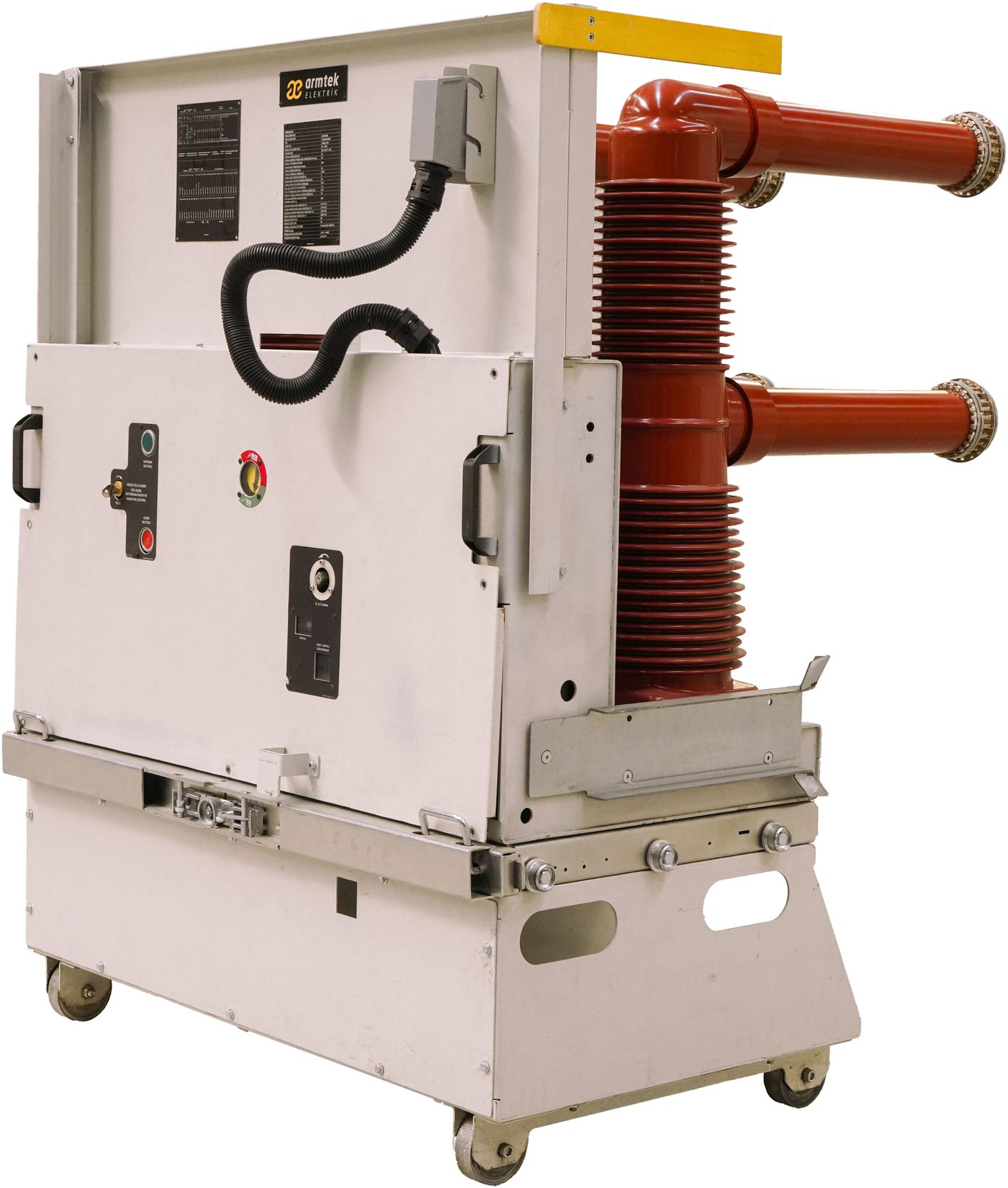

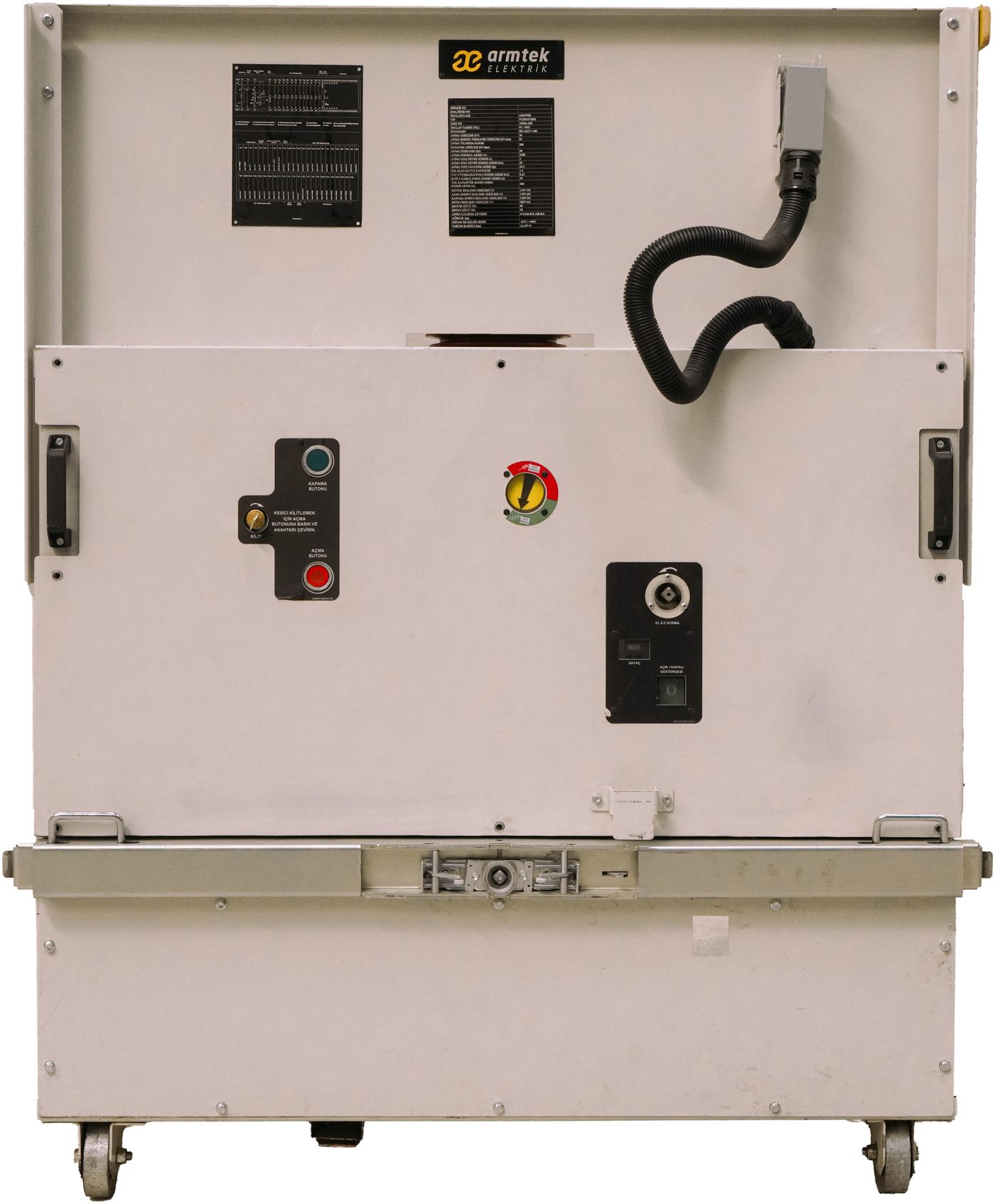

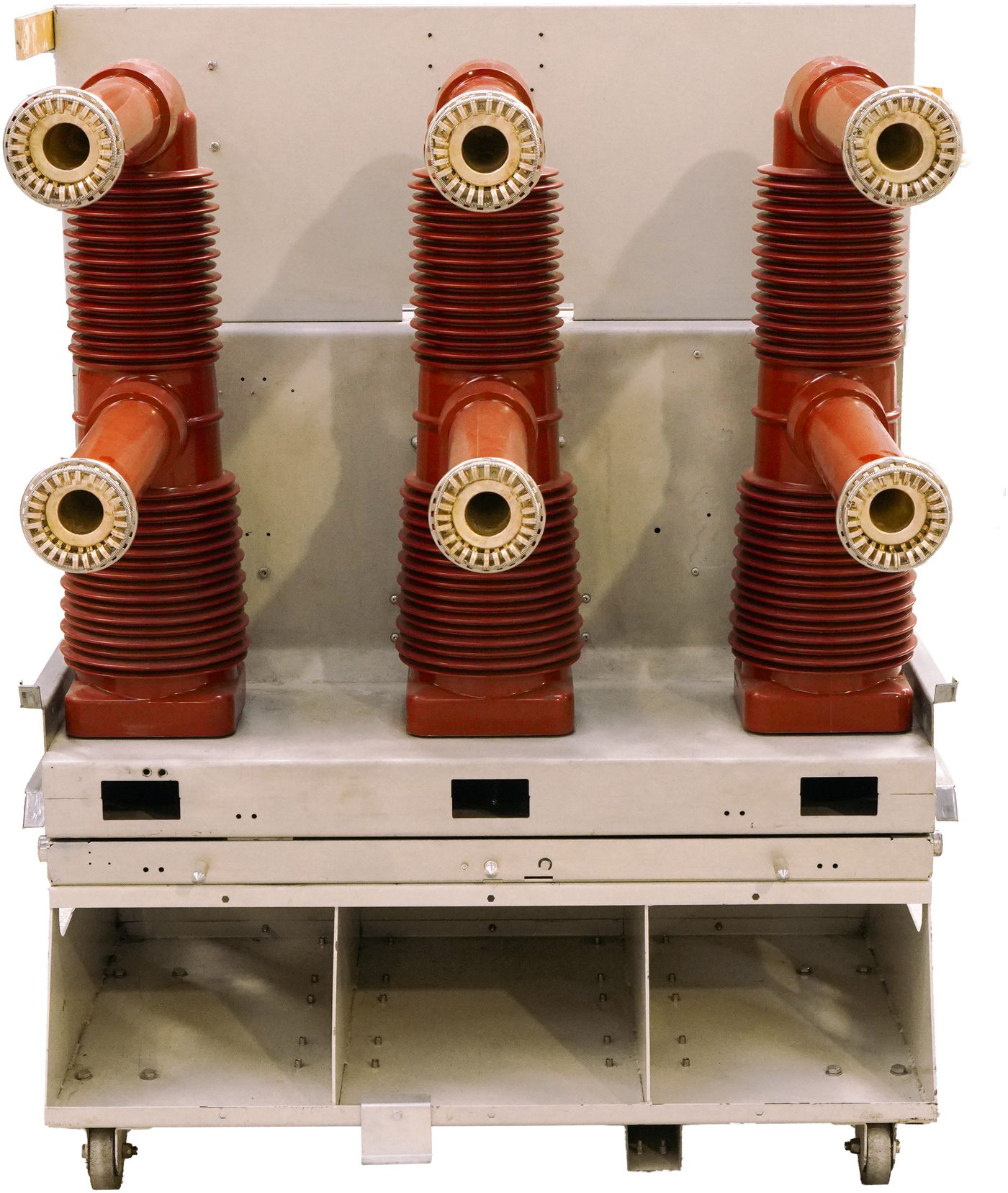

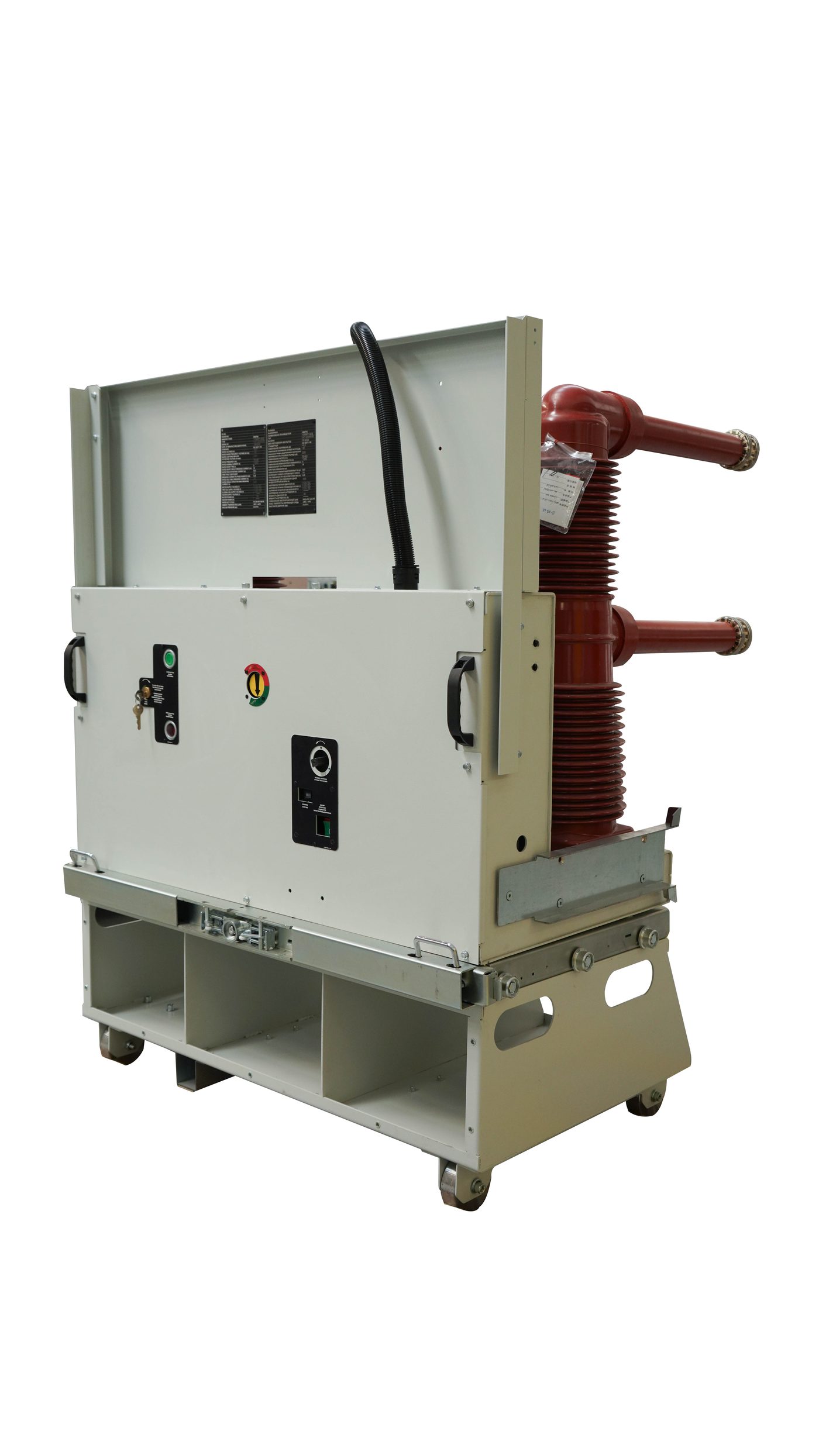

1 / 5Vakumlu Kesici (Önden / Yandan Kumandalı)
12, 24 ve 36 kV için bakım gerektirmeyen vakumlu kesici; önden ve yandan kumandalı versiyonlarda, 4000 A'e ve 31,5 kA kesmeye kadar.
Bir bakışta
- Tipler
- Önden kumandalı, Yandan kumandalı
- Anma Akımı
- 630–4000 A
- Anma Gerilimi
- 12 / 24 / 36 kV
- Anma Frekansı
- 50 Hz
Genel Bakış
Armtek Vakumlu Kesici, 12, 24 ve 36 kV sistemler için bakım gerektirmeyen bir orta gerilim kesicisidir ve önden kumandalı ile yandan kumandalı versiyonlarda sunulur. Vakum kesme ortamı, M2 mekanik ve E2 elektriksel dayanıklılık ile C2 kapasitif anahtarlama sınıfında uzun bir elektriksel ömür sağlar. Anma akımı 630–4000 A'e ulaşır; kısa devre kesme 31,5 kA'e (36 kV'da 25 kA) ve anma tepe dayanımı 78,8 kA'e kadar çıkar. VCB36T-0202 ve VCB36T-0203 ürün tipleri ile ayrı 24 kV ve 36 kV katalogları mevcuttur.
Teknik Özellikler
- Tipler
- Önden kumandalı, Yandan kumandalı
- Anma Akımı
- 630–4000 A
- Anma Gerilimi
- 12 / 24 / 36 kV
- Anma Frekansı
- 50 Hz
- Kapasitif Anahtarlama Sınıfı
- C2
- Kesme Ortamı
- Vakum
- Anma Tepe Dayanım Akımı
- 62.5–78.8 kA
- Elektriksel Dayanım Sınıfı
- E2
- Mekanik Dayanım Sınıfı
- M2
- Şebeke Frekansı Dayanım Gerilimi
- 28 / 50 / 70 kV
- Yıldırım Darbe Dayanımı (1.2/50 µs)
- 75 / 125 / 170 kV
- Anma Kısa Devre Dayanım Akımı
- 25–31.5 kA (3 s)
Standartlar ve Uygunluk
- IEC 62271-100
