Ölçü Transformatörleri (Akım ve Gerilim)

36 kV'a kadar ölçme ve koruma için döküm reçineli akım ve gerilim ölçü transformatörleri — kablo tipi (toroidal) ve blok/destek tipi.

Bir bakışta

Tipler: Kablo tipi (toroidal) akım trafosu, Blok tipi akım trafosu, Blok tipi gerilim trafosu
Test Gerilimleri: 12/28 kV; 50/125 kV
Anma Frekansı: 50 / 60 Hz
Maks. Anma Primer Akımı: 2500 A (B12) / 3000 A (B24)

Ürünlerimiz

Genel Bakış

Armtek ölçü transformatörleri, 36 kV'a kadar ölçme ve koruma için döküm reçineli akım ve gerilim transformatörleridir. Ürün yelpazesi üç aileden oluşur:

Toroidal / Kablo Tipi Akım Transformatörleri — kompakt ölçme ve koruma için kablo etrafına sarılır

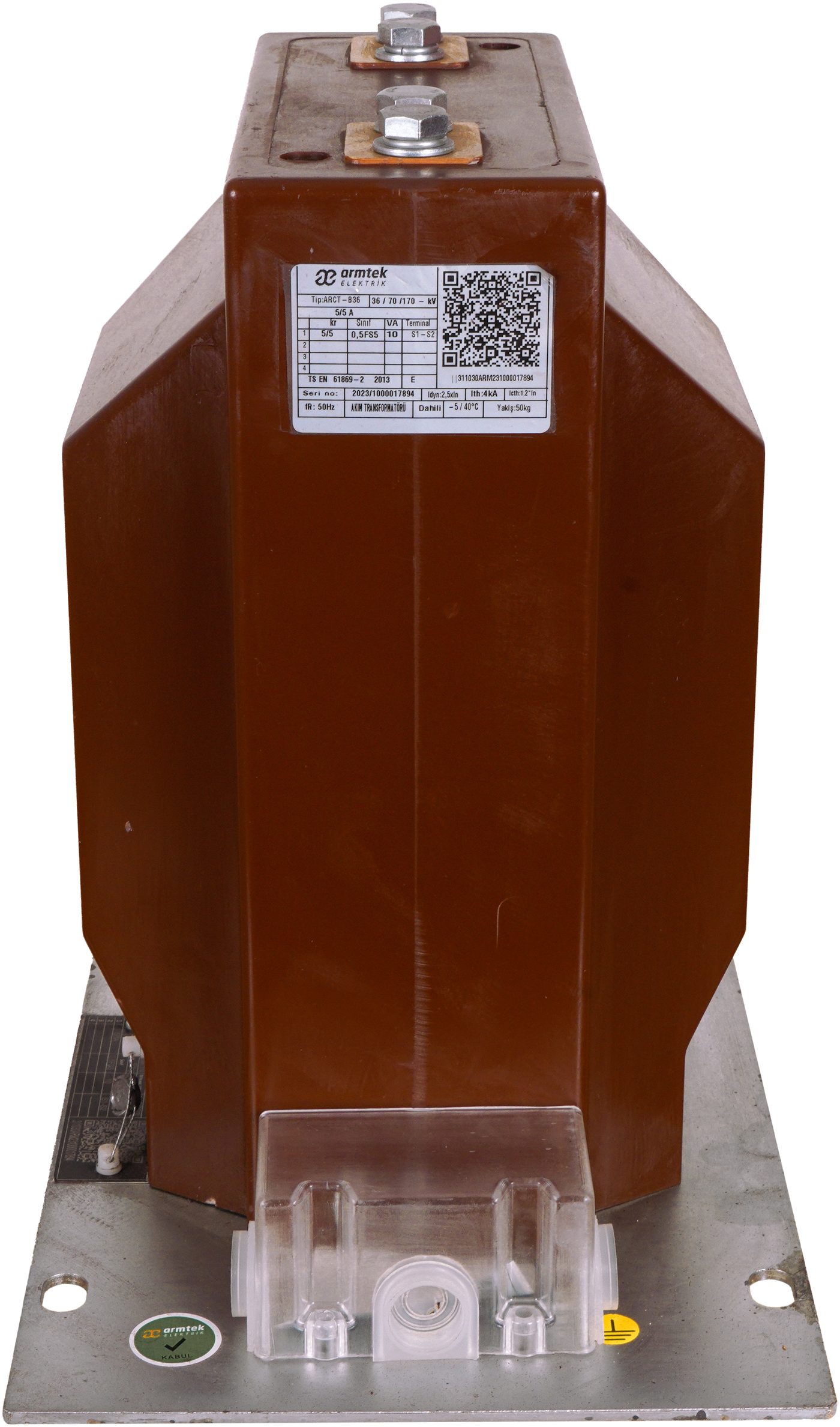

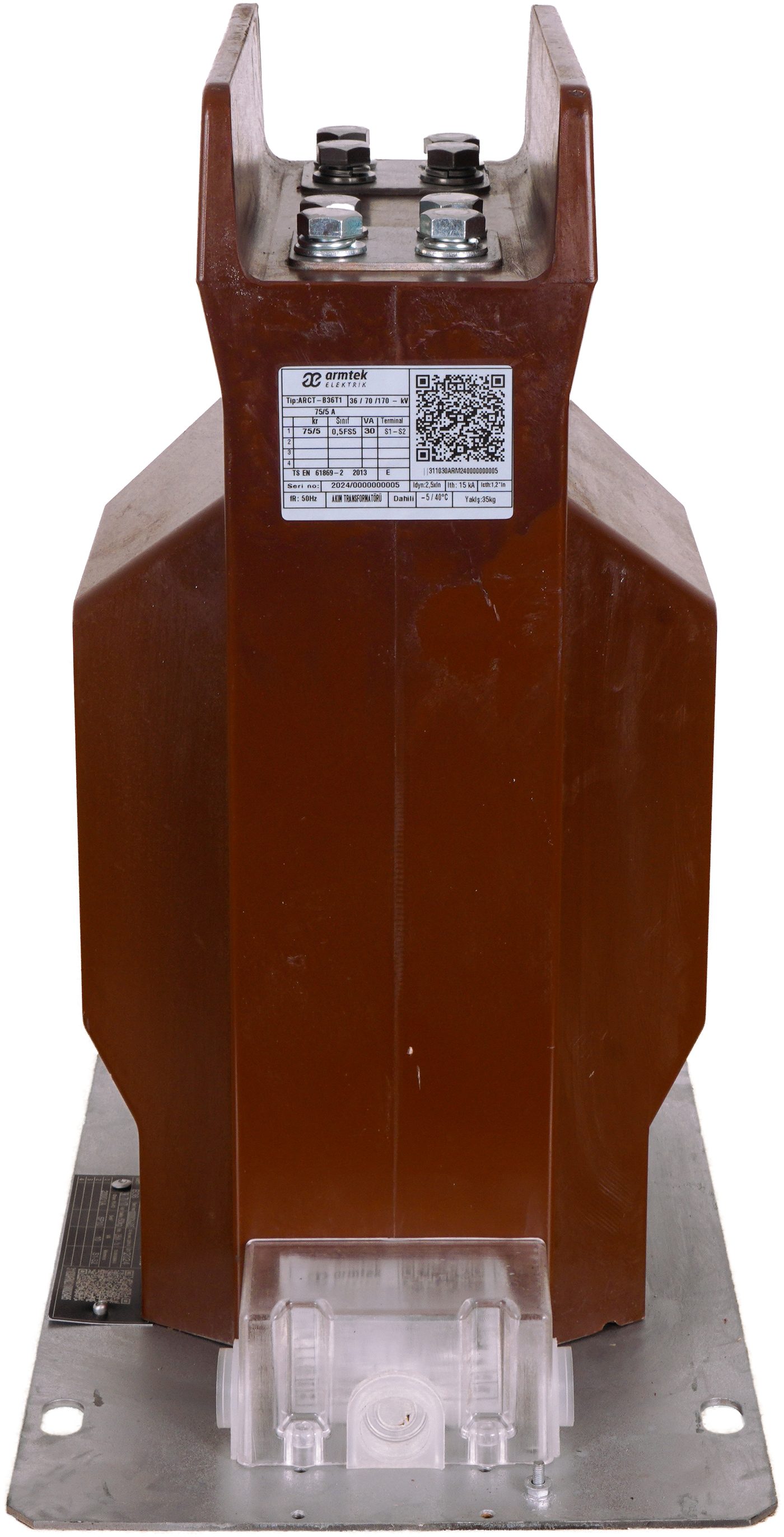

Blok Tip (mesnet) Akım Transformatörleri — sağlam primer akım ölçümü

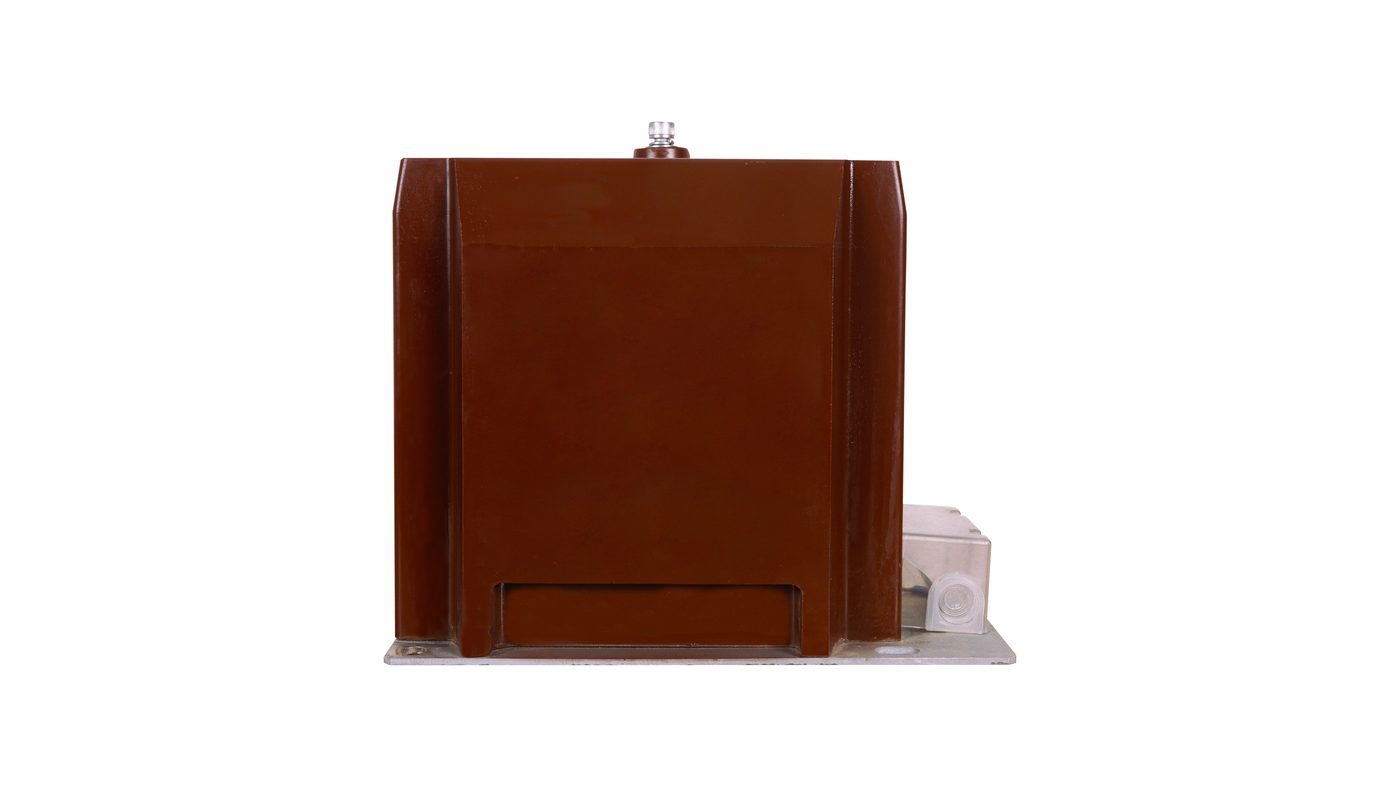

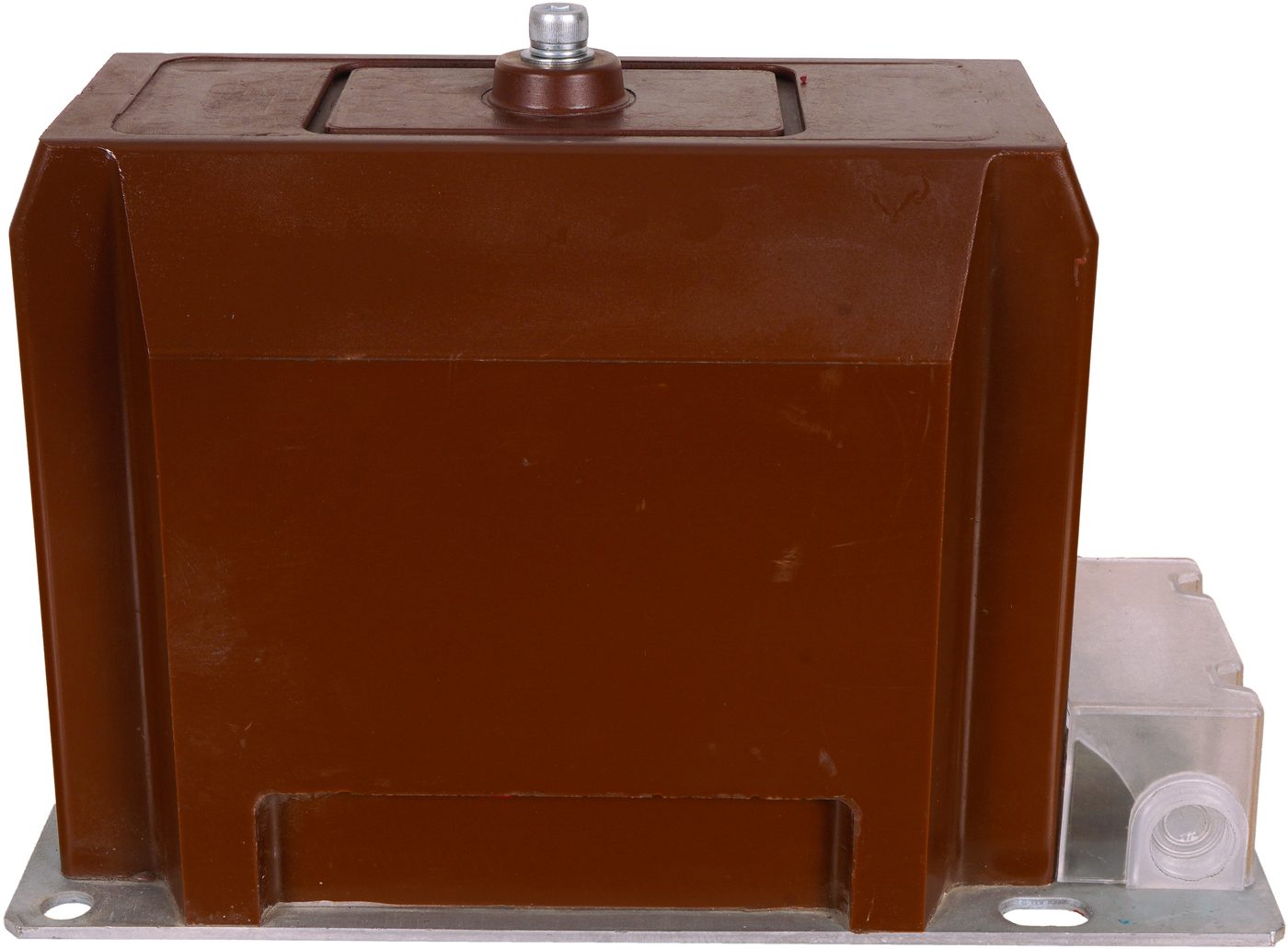

Blok Tip Gerilim Transformatörleri — hassas gerilim ölçümü ve koruma

ARCT-B12 (12 kV) ve ARCT-B24 (24 kV) modelleri, 1 A veya 5 A sekonder ile 2500–3000 A'e kadar primer akımları kapsar ve IEC 61869-2 ile IEC 61869-3 standartlarına uygundur.

Ürünlerimiz

Teknik Özellikler

Teknik veriler8

Tipler: Kablo tipi (toroidal) akım trafosu, Blok tipi akım trafosu, Blok tipi gerilim trafosu
Test Gerilimleri: 12/28 kV; 50/125 kV
Anma Frekansı: 50 / 60 Hz
Maks. Anma Primer Akımı: 2500 A (B12) / 3000 A (B24)
Maks. İşletme Gerilimi (Um): 12 kV (ARCT-B12) / 24 kV (ARCT-B24)
Anma Dinamik Akım: max 120 kA (2.5 × Ith)
Anma Sekonder Akımı: 1 or 5 A
Anma Kısa Süreli Termik Akım: max 60 kA (1000 × In)
