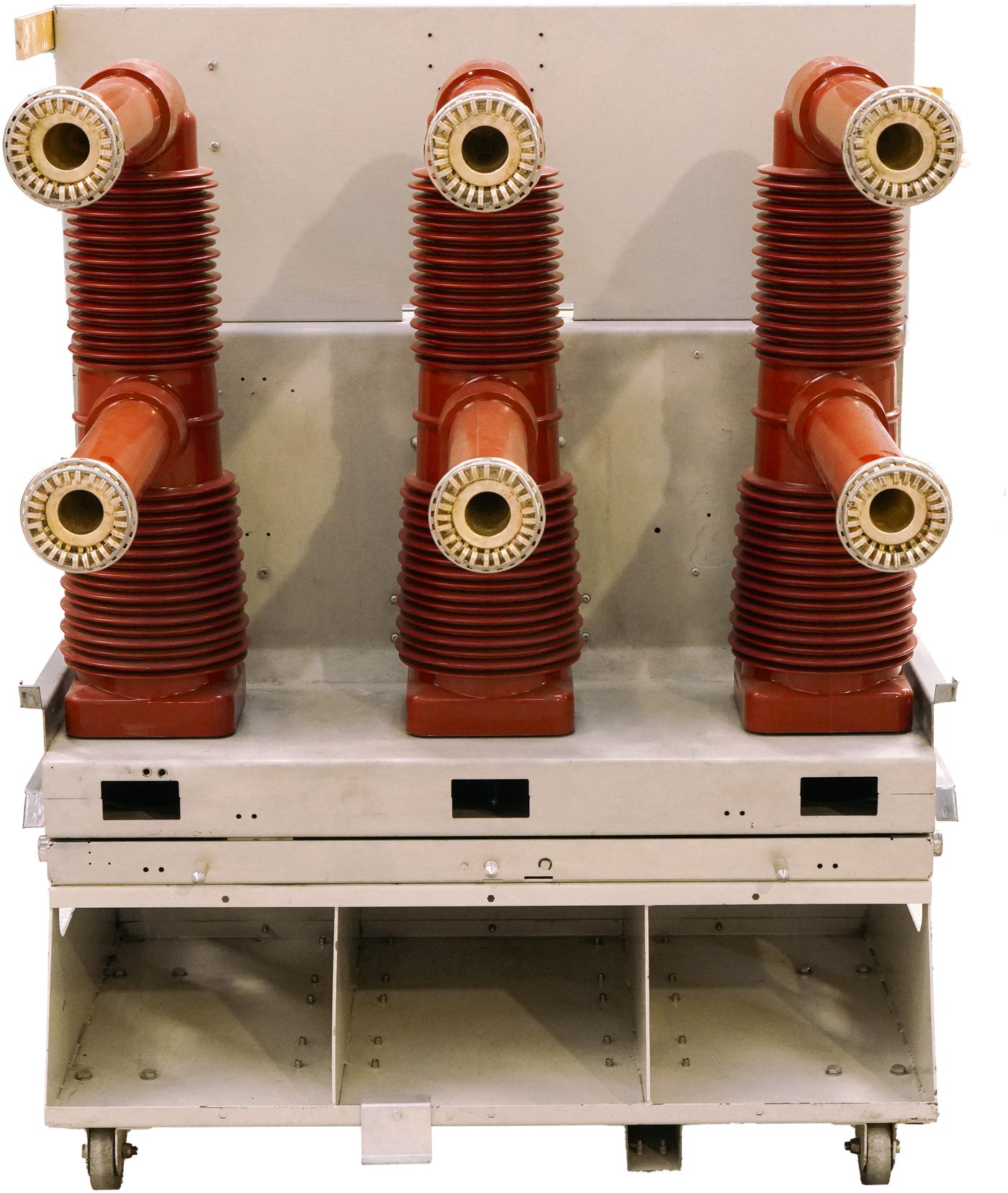

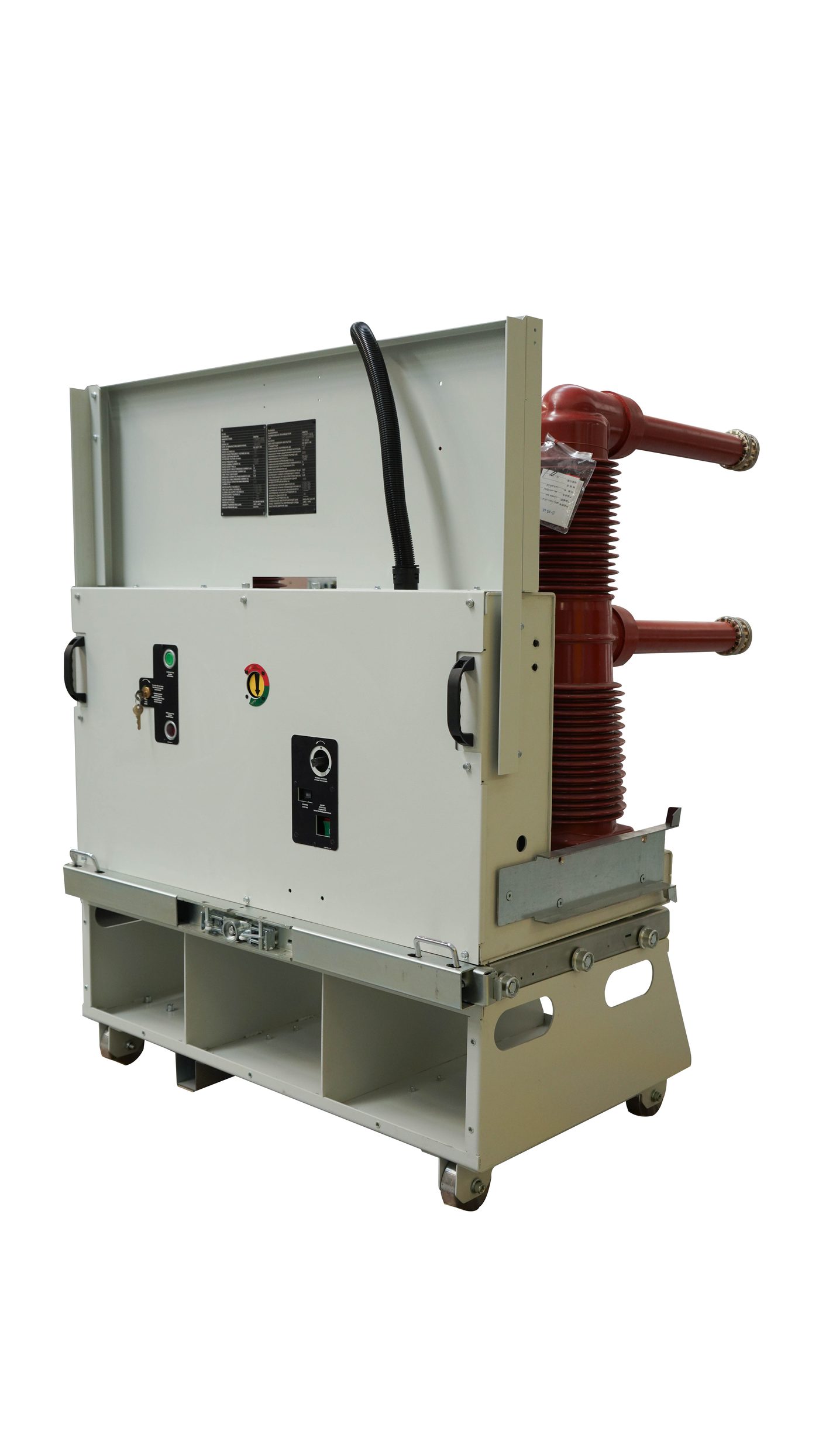

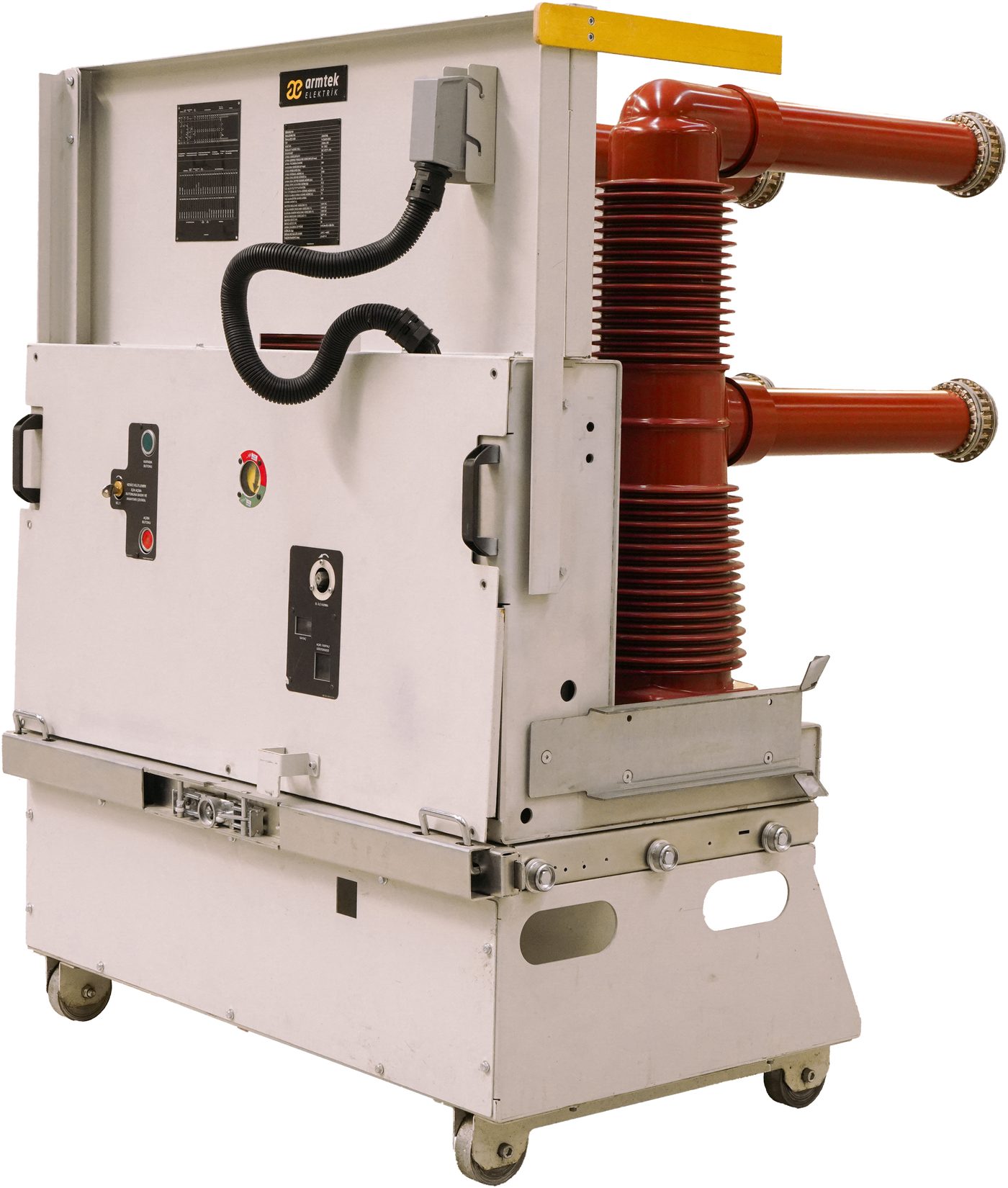

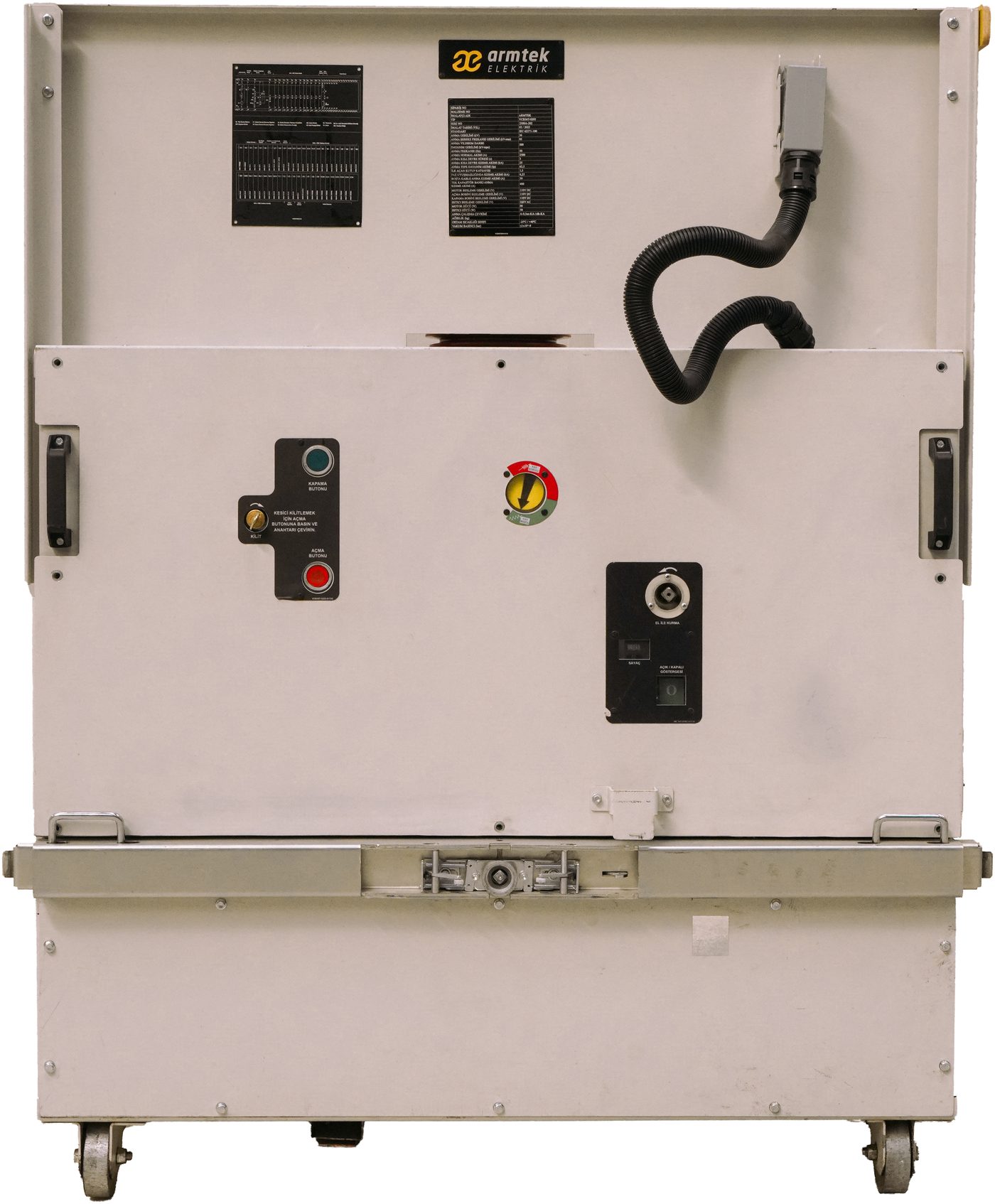

1 / 5Disjoncteur à vide (commande frontale / latérale)
Disjoncteur à vide sans entretien pour 12, 24 et 36 kV, en versions à commande frontale et latérale — jusqu’à 4000 A et 31,5 kA de pouvoir de coupure.
En bref
- Types
- Commande frontale, commande latérale
- Courant assigné
- 630–4000 A
- Tension assignée
- 12 / 24 / 36 kV
- Fréquence assignée
- 50 Hz
Présentation
The Armtek Vacuum Circuit Breaker is a maintenance-free medium-voltage breaker for 12, 24 and 36 kV systems, available in front-operated and side-operated versions. The vacuum interrupting medium provides a long electrical life with M2 mechanical and E2 electrical endurance and C2 capacitive switching class. Rated current reaches 630–4000 A, with short-circuit breaking up to 31.5 kA (25 kA at 36 kV) and rated peak withstand up to 78.8 kA. Available product types include VCB36T-0202 and VCB36T-0203, with dedicated 24 kV and 36 kV catalogs.
Caractéristiques techniques
- Types
- Commande frontale, commande latérale
- Courant assigné
- 630–4000 A
- Tension assignée
- 12 / 24 / 36 kV
- Fréquence assignée
- 50 Hz
- Classe de coupure capacitive
- C2
- Milieu de coupure
- Vide
- Valeur de crête du courant admissible assigné
- 62.5–78.8 kA
- Classe d’endurance électrique
- E2
- Classe d’endurance mécanique
- M2
- Tension de tenue à fréquence industrielle
- 28 / 50 / 70 kV
- Tension de tenue au choc de foudre (1,2/50 µs)
- 75 / 125 / 170 kV
- Courant de courte durée admissible assigné
- 25–31.5 kA (3 s)
Normes et conformité
- IEC 62271-100
